Dettagli del prodotto
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: VS1-24KV
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 insieme
Prezzo: negotiable
Imballaggi particolari: Pacchetto di Plywooden
Tempi di consegna: 20 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Modello: |
VS1 (ZN63A) - 24KV |
Rottura della capacità: |
20, 25, 31.5KA |
Tensione nominale: |
24KV |
Corrente nominale: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vita meccanica: |
10000 volte |
Tensione del motore: |
DC/AC 110V 220V |
Tipo: |
Vuoto |
Garanzia: |
1 anno |
Modello: |
VS1 (ZN63A) - 24KV |
Rottura della capacità: |
20, 25, 31.5KA |
Tensione nominale: |
24KV |
Corrente nominale: |
630A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vita meccanica: |
10000 volte |
Tensione del motore: |
DC/AC 110V 220V |
Tipo: |
Vuoto |
Garanzia: |
1 anno |

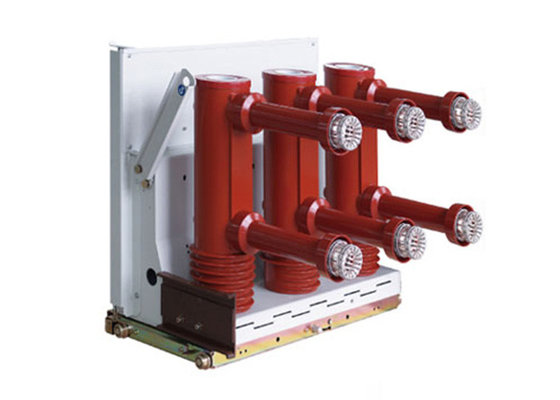

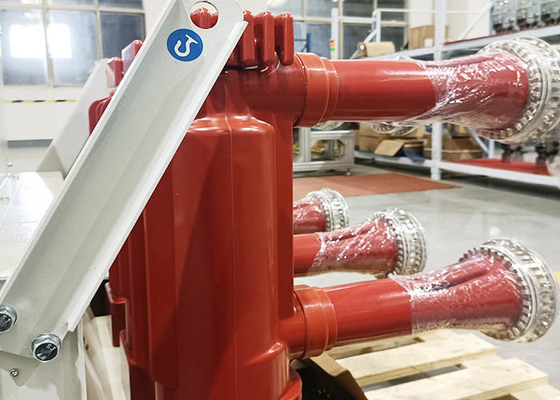

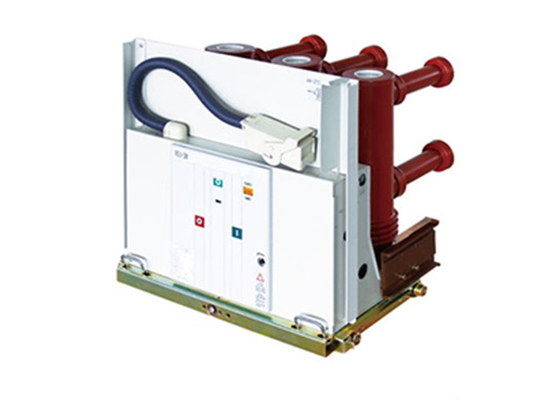

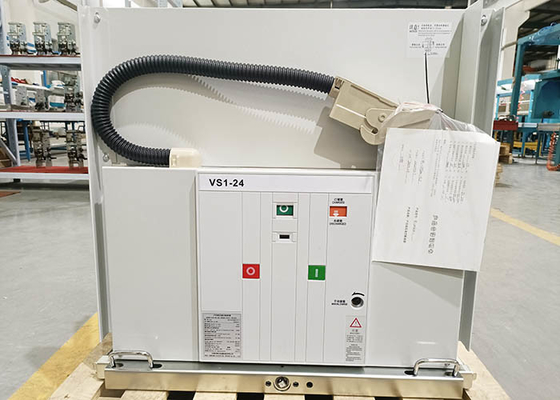

L'interruttore ad alta tensione dell'interno di vuoto di serie VS1-24 è migliorato e progettato in base a VD4-24 di ABB Company dalla nostra società.
1. Il ciclo principale del circuito adotta l'isolamento composto.
2. Lo arco-scivolo di vuoto è prodotto dai produttori di grado superiore ed anche possiamo installare lo arco-scivolo straniero di vuoto secondo le esigenze degli utenti.
3. Corrente nominale: 630A~3150A. Corrente stimata di interruzione procedura di cortocircuito: 20K~31.5KA.
4. Resistenza meccanica: 20.000 volte.
5. Ha superato la prova elettrica di commutazione della capacità e non c'è riaccensione.
6. Può essere utilizzato nella regione del plateau di tensione 12KV e di 4.500 metri di altitudine.
Parametri tecnici:
| Oggetti | Unità | Data | ||
| Tensione nominale |
Chilovolt |
24 | ||
| L'impulso stimato resiste alla tensione | 125 | |||
| La frequenza industriale a breve termine stimata resiste alla tensione (1min) | 65 | |||
| Frequenza nominale | Hertz | 50 | ||
| Rottura stimata di cortocircuito corrente | KA | 20 | 25 | 31,5 |
| Corrente nominale |
630 1250 |
630 1250 |
1250 1600 2000 2500 3150 |
|
| A breve termine stimati resistono alla corrente | KA | 20 | 25 | 31,5 |
| Corrente tollerabile di punta stimata | 50 | 63 | 80 | |
| Cortocircuito stimato che rende corrente (valore di picco) | 50 | 63 | 80 | |
| La frequenza industriale secondaria del circuito resiste alla tensione (1min) | V | 2000 | ||
| Sequenza stimata di operazione | Open-0.3S-Close aprono 180S-Close si aprono | |||
| Durata stimata della corrente di cortocircuito | S | 4 | ||
|
Stimato scelga/contro banca di capacità che rompe la corrente Corrente di rottura stabilita
|
400/400 | |||
| Tempo d'apertura (tensione nominale) | spettrografia di massa | 20~50 | ||
| Tempo di chiusura (tensione nominale) | spettrografia di massa | 35~70 | ||
| Vita meccanica | periodi | 10000 | ||
| Cortocircuito stimato che rompe i periodi di rottura correnti | periodi | 20 | ||
| L'usura permissibile accumula lo spessore dei contatti commoventi e statici | millimetro | 3 | ||
| Tensione di chiusura stimata di funzionamento | v | AC110/220 DC110/220 | ||
| Tensione d'apertura stimata di funzionamento | v | AC110/220 DC110/220 | ||
| Tensione nominale del motore di immagazzinamento dell'energia | v | AC110/220 DC110/220 | ||
| Potere stimato del motore di immagazzinamento dell'energia | w | 70 | ||
| Tempo di immagazzinamento dell'energia | s | ≤15S | ||
| Distanza di apertura del contatto | millimetro | 14±1 | ||
| Colpo del contatto | millimetro | 3.5±1 | ||
| Tempo di rimbalzo del contatto | spettrografia di massa | ≤2 | ||
|
Apertura e chiusura trifasi eterogeneità |
spettrografia di massa | ≤2 | ||
| Velocità d'apertura media (parte anteriore 8mm) | m/s | 1.4±0.2 | ||
| Velocità di chiusura media | m/s | 0.7±0.2 | ||
| Ampiezza d'apertura di rimbalzo del contatto | spettrografia di massa | ≤2 | ||
| Resistenza principale del circuito | Ω |
≤80 (630A) ≤60 (1250A) ≤40 (1600~2000A) ≤25 (sopra 2500A) |
||
