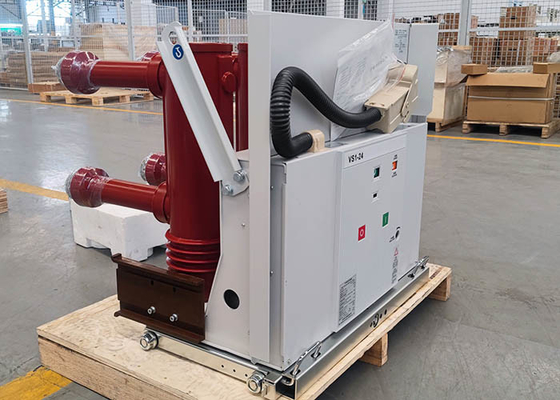

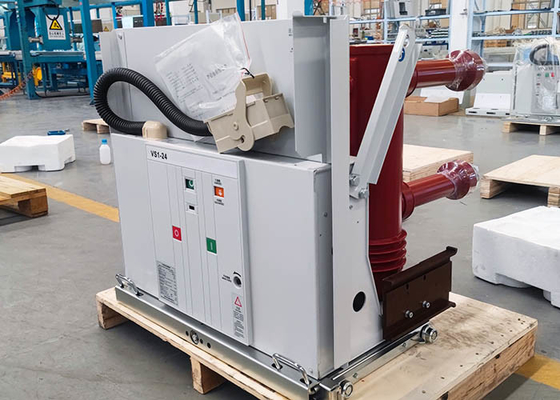

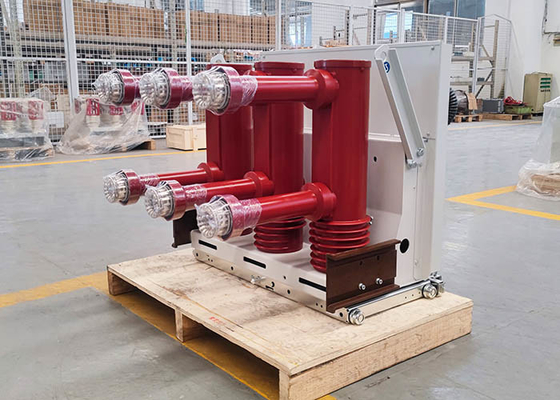

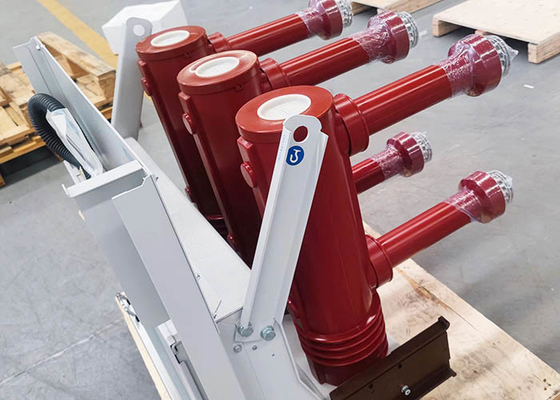

Tipo 24KV ad alta tensione dell'interno del carretto dell'interruttore di vuoto di serie VS1-24

1 insieme
MOQ
negotiable
prezzo
Tipo 24KV ad alta tensione dell'interno del carretto dell'interruttore di vuoto di serie VS1-24
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Modello: VS1 (ZN63A) - 24KV
Rottura della capacità: 20, 25, 31.5KA
Tensione nominale: 24KV
Corrente nominale: 630A, 1250A, 1600A, 2000A, 2500A, 3150A
Vita meccanica: 10000 volte
Tensione del motore: DC/AC 110V 220V
Tipo: Vuoto
Garanzia: 1 anno
Evidenziare:

Carretto dell'interruttore di vuoto

,

Interruttore ad alta tensione di vuoto 24KV

,

interruttore di vuoto 3150A
Informazioni di base
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: VS1-24KV
Termini di pagamento e spedizione
Imballaggi particolari: Pacchetto di Plywooden
Tempi di consegna: 20 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Descrizione di prodotto

VS1-24/1250-31.5 Interruttore ad alta tensione per interni

La serie VS1-24 di interruttore a vuoto ad alta tensione per interni è migliorata e progettata sulla base del VD4-24 della società ABB dalla nostra società.



1Il circuito principale adotta un isolamento composto.

2. L'arco di vuoto è prodotto da produttori di alto livello e possiamo anche installare l'arco di vuoto straniero in base alle esigenze dell'utente.

3Corrente nominale: 630A~3150A. Corrente nominale di cortocircuito: 20K~31.5KA.

4Resistenza meccanica: 20.000 volte.

5E' stata superata la prova di commutazione della capacità elettrica e non c'e' riaccensione.

6Può essere utilizzato nella regione di altopiano di 12 KV di tensione e 4.500 metri di altitudine.



Tipo 24KV ad alta tensione dell'interno del carretto dell'interruttore di vuoto di serie VS1-24 0

Parametri tecnici:

Articolo 2 Unità Data
Voltaggio nominale



KV

 24
Impulso nominale resistenza tensione 125
Frequenza nominale di alimentazione a breve durata resistenza alla tensione (1min) 65
Frequenza nominale Hz 50
Corrente nominale di rottura del cortocircuito CA 20 25 31.5
Corrente nominale A

630

1250

630

1250

1250 1600

2000 2500 3150
Corrente di resistenza a breve durata nominale CA 20 25 31.5
Corrente nominale massima tollerabile 50 63 80
Corrente nominale di cortocircuito (valore di picco) 50 63 80
Frequenza di alimentazione del circuito secondario resistenza alla tensione (1min) V. 2000
Sequenza di funzionamento nominale   Apri-0.3S-Chiudi Apri 180S-Chiudi Apri
Durata nominale della corrente di cortocircuito S 4

Corrente di rottura nominale singola/back-to-back del banco di capacità

Impostazione di corrente di rottura



 A 400/400
Orario di apertura (tensione nominale) ms 20 ¢50
Orario di chiusura (tensione nominale) ms 35 ¢ 70
Vita meccanica tempi 10000
Tempo di rottura nominale della corrente di rottura del cortocircuito tempi 20
Spessore accumulato di usura ammissibile dei contatti mobili e statici mm 3
Tensione di funzionamento di chiusura nominale v AC110/220 DC110/220
Tensione di funzionamento nominale di apertura v AC110/220 DC110/220
Tensione nominale del motore di accumulo di energia v AC110/220 DC110/220
Potenza nominale del motore di accumulo di energia w 70
Tempo di stoccaggio dell'energia s ≤ 15S
Distanza di apertura dei contatti mm 14 ± 1
Colpo di contatto mm 3.5±1
Tempo di rimbalzo del contatto ms ≤ 2

Apertura e chiusura in tre fasi

eterogeneità

 ms ≤ 2
Velocità di apertura media (anteriore 8 mm) m/s 1.4±0.2
Velocità media di chiusura m/s 0.7±0.2
Amplitudine di rimbalzo del contatto di apertura ms ≤ 2
Resistenza del circuito principale Ω

≤ 80 ((630A) ≤ 60 ((1250A)

≤ 40 ((1600~2000A) ≤ 25 ((oltre 2500A)
