Dettagli del prodotto
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: 3AV5-12
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 insieme
Prezzo: negotiable
Imballaggi particolari: Pacchetto di Plywooden
Tempi di consegna: 20 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Modello: |
3AV5-12 |
Rottura della capacità: |
20, 25, 31,5, 40KA |
Tensione nominale: |
12KV |
Corrente nominale: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vita meccanica: |
20000 volte |
Tensione del motore: |
DC/AC 110V 220V |
tipi: |
prelevabile, stazionario, laterale montato |
Garanzia: |
1 anno |
Modello: |
3AV5-12 |
Rottura della capacità: |
20, 25, 31,5, 40KA |
Tensione nominale: |
12KV |
Corrente nominale: |
630A, 1000A, 1250A, 1600A, 2000A, 2500A, 3150A |
Vita meccanica: |
20000 volte |
Tensione del motore: |
DC/AC 110V 220V |
tipi: |
prelevabile, stazionario, laterale montato |
Garanzia: |
1 anno |

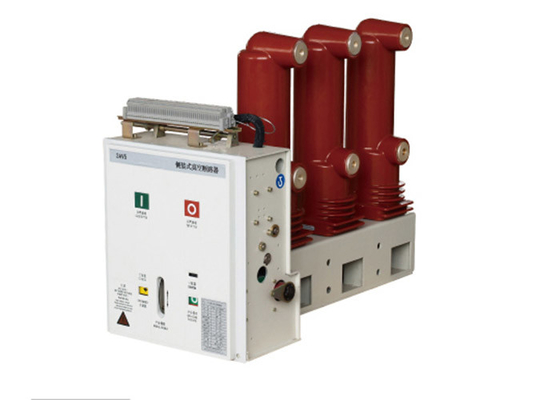

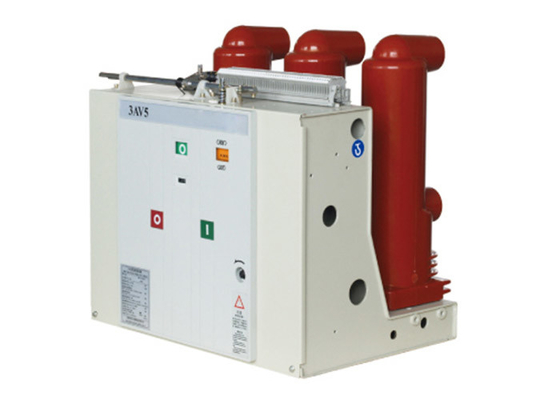

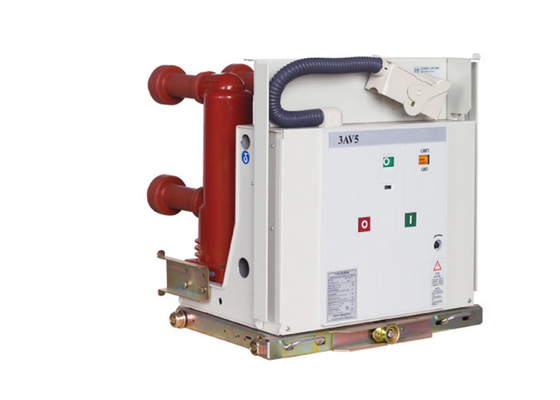

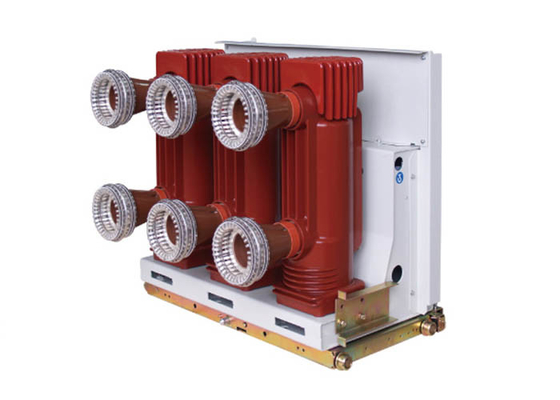

La serie dell'interruttore 3AV5 è apparecchiatura elettrica di comando ad alta tensione dell'interno, adatta a tensione nominale 12 chilovolt, frequenza centrale elettrica trifase di 50 hertz, come la protezione ed apparecchi di controllo, con l'alta affidabilità, il funzionamento facile, la manutenzione semplice ed altre caratteristiche. L'interruttore può essere utilizzato per l'apparecchiatura elettrica di comando medio tipa e la trasformazione senza olio fissa come pure dell'apparecchiatura elettrico di comando. A causa dei vantaggi speciali dell'interruttore di vuoto, è particolarmente adatto a frequente operazione che richiede la corrente nominale, o a molte volte rompere la corrente di cortocircuito. L'interruttore di vuoto 3AV5 ha tre modi dell'installazione: il tipo fisso, il tipo dell'estrazione ed il lato hanno montato. Per i requisiti speciali, contatti prego il produttore.
Parametri tecnici:
| Oggetti | Unità | Data | |||
| Tensione nominale |
Chilovolt |
12 | |||
| L'impulso stimato resiste alla tensione | 75 | ||||
| La frequenza industriale a breve termine stimata resiste alla tensione (1min) | 42 | ||||
| Frequenza nominale | Hertz | 50~60 | |||
| Rottura stimata di cortocircuito corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente nominale |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A breve termine stimati resistono alla corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tollerabile di punta stimata | 50 | 63 | 80 | 100 | |
| Cortocircuito stimato che rende corrente (valore di picco) | 50 | 63 | 80 | 100 | |
| La frequenza industriale secondaria del circuito resiste alla tensione (1min) | V | 2000 | |||
| Sequenza stimata di operazione |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (a 40KA) |
||||
|
Stimato scelga/contro banca di capacità che rompe la corrente Corrente di rottura stabilita
|
630/400 (40KA 800/400) | ||||
| Cortocircuito stimato che rompe percentuale corrente di flusso di CC | ≤35% | ||||
| Tempo d'apertura (tensione nominale) | spettrografia di massa | 20-50 | |||
| Tempo di chiusura (tensione nominale) | spettrografia di massa | 30-70 | |||
| Vita meccanica | periodi | 20000 | |||
| Cortocircuito stimato che rompe i periodi di rottura correnti | periodi | 50 (40KA 30) | |||
| L'usura permissibile accumula lo spessore dei contatti commoventi e statici | millimetro | 3 | |||
| Tensione di chiusura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione d'apertura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione nominale del motore di immagazzinamento dell'energia | v | AC110/220 DC110/220 | |||
| Potere stimato del motore di immagazzinamento dell'energia | w | 80 | |||
| Distanza di apertura del contatto | millimetro | 11±1 | |||
| Colpo del contatto | millimetro | 3.5±1 | |||
| Tempo di rimbalzo del contatto | spettrografia di massa | ≤2 (40KA ≤3) | |||
|
Apertura e chiusura trifasi eterogeneità |
spettrografia di massa | ≤2 | |||
| Velocità di chiusura media *1 | m/s | 0.9-1.3 | |||
| Speed*2 di chiusura medio | m/s | 0.4-0.8 | |||
| Resistenza principale del circuito | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (sopra 2500A) |
|||
