Caratteristiche

Specificazioni

Modello: ZN28G-12

Rottura della capacità: 20, 25, 31,5, 40, 50KA

Tensione nominale: 12KV

Corrente nominale: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A

Vita meccanica: 10000 volte

Tensione del motore: DC/AC 110V 220V

Meccanismo: Carico di energia della primavera

Garanzia: 1 anno

Evidenziare:

Interruttore dell'interno di vuoto ZN28G-12

Interruttore dell'interno 12KV di vuoto

Interruttore di vuoto di iso ccc del CE

Informazioni di base

Luogo di origine: La Cina

Marca: Metalwork

Certificazione: CE, ISO, CCC

Numero di modello: ZN28G-12

Termini di pagamento e spedizione

Imballaggi particolari: Pacchetto di Plywooden

Tempi di consegna: 20 giorni

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 100 insiemi al mese

Galleria

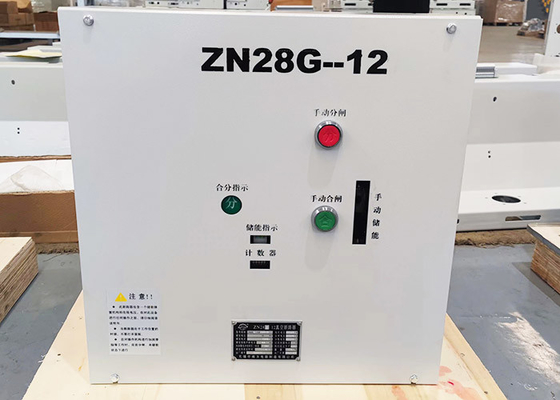

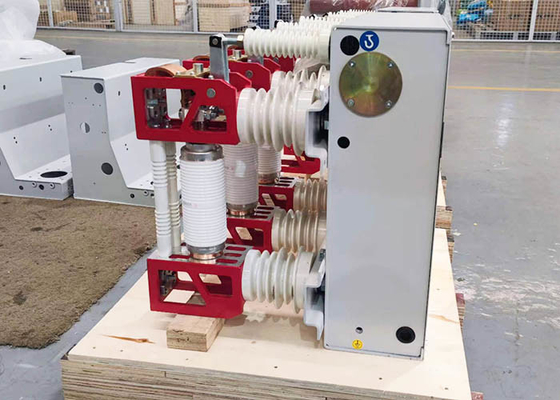

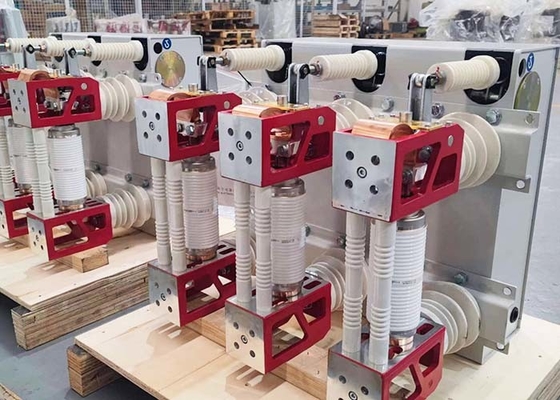

ZN28G - 12 tensione nominale trifase di CA 50HZ 12KV dell'interruttore dell'interno di vuoto

Descrizione di prodotto

ZN28G-12 Internu alta tensione interruttore di vuoto

Name: ZN28G - 12 tensione nominale trifase di CA 50HZ 12KV dell'interruttore dell'interno di vuoto
Brand: METALWORK MACHINERY (WUXI) CO.LTD
SKU: ZN28G-12
Availability: InStock

Generale:

ZN28G-12 interruttore a vuoto ad alta tensione per interni è un'apparecchiatura di commutazione per interni con AC a tre fasi 50HZ e tensione nominale di 12KV.È utilizzato per la protezione e il controllo delle apparecchiature della rete elettrica e delle imprese industriali e minerarie.A causa dei particolari vantaggi dell'interruttore a vuoto, è particolarmente adatto per il funzionamento frequente, o molte volte per interrompere la corrente di corto circuito.

L'interruttore a vuoto ha i vantaggi di una struttura semplice e di un piccolo volume, e il meccanismo di funzionamento è il tipo di immagazzinamento di energia a molla.e possono essere installati fino a tre dispositivi di spinta a sovraccarico.L'interruttore adotta la progettazione integrata del meccanismo di funzionamento e del corpo dell'interruttore come unità di installazione fissa.La parte della camera di estinzione dell'arco di vuoto e la parte del meccanismo di funzionamento sono disposte davanti e dietroLa struttura complessa dell'isolamento composito è facile da installare, senza regolazioni e con poca manutenzione.

ZN28G - 12 tensione nominale trifase di CA 50HZ 12KV dell'interruttore dell'interno di vuoto 0

Parametri tecnici:

Articolo 2	Unità	Data
Voltaggio nominale	KV	12
Impulso nominale resistenza tensione		75
Frequenza nominale di alimentazione a breve durata resistenza alla tensione (1min)		42
Frequenza nominale	Hz	50
Corrente nominale di rottura del cortocircuito	CA	20	25	31.5	40
Corrente nominale	A	630 1000 1250	630 1000 1250 1600	1250 1600 2000 2500	1600 2000 2500 3150 4000
Corrente di resistenza a breve durata nominale	CA	20	25	31.5	40
Corrente nominale massima tollerabile		50	63	80	100
Corrente nominale di cortocircuito (valore di picco)		50	63	80	100
Frequenza di alimentazione del circuito secondario resistenza alla tensione (1min)	V.	2000
Sequenza di funzionamento nominale		O-0.3S-CO-180S-CO O-180S-CO-180S-CO (a 40KA)
Durata nominale della corrente di cortocircuito	S	4
Corrente di rottura nominale singola/back-to-back del banco di capacità Impostazione di corrente di rottura	A	630/400
Percentuale di portata nominale di corrente continua di interruzione di cortocircuito		≤35%
Velocità media di chiusura	m/s	00,6±0.2
Velocità media di apertura	m/s	1.2±0.3
Orario di apertura	ms	≤ 60
Orario di chiusura	ms	≤ 80
Vita meccanica	tempi	10000
Tempo di rottura nominale della corrente di rottura del cortocircuito	tempi	30
Spessore accumulato di usura ammissibile dei contatti mobili e statici	mm	3
Tensione di funzionamento di chiusura nominale	v	AC110/220 DC110/220
Tensione di funzionamento nominale di apertura	v	AC110/220 DC110/220
Tensione nominale del motore di accumulo di energia	v	AC110/220 DC110/220
Distanza di apertura dei contatti	mm	11 ± 1
Colpo di contatto	mm	4±1
Tempo di rimbalzo del contatto	ms	≤ 2
Apertura e chiusura in tre fasi eterogeneità	ms	≤ 2
Amplitudine di rimbalzo del contatto di apertura	ms	≤ 3
Resistenza del circuito principale	Ω	≤ 40 (≤ 25 a 40KA)
