Caratteristiche

Specificazioni

Modello: VS1 (ZN63A) - 12KV

Rottura della capacità: 20, 25, 31,5, 40KA

Tensione nominale: 12KV

Corrente nominale: 630A, 1250A, 1600A, 2500A, 3150A, 4000A

Vita meccanica: 10000 volte

Tensione del motore: DC/AC 110V 220V

Tipo: Vuoto

Garanzia: 1 anno

Evidenziare:

Interruttore di vuoto di iso trifase

interruttore elettrico di vuoto 630A

interruttore elettrico di vuoto 50hz

Informazioni di base

Luogo di origine: La Cina

Marca: Metalwork

Certificazione: CE, ISO, CCC

Numero di modello: VS1-12 (ZN63A)

Termini di pagamento e spedizione

Imballaggi particolari: Pacchetto di Plywooden

Tempi di consegna: 20 giorni

Termini di pagamento: L/C, T/T

Capacità di alimentazione: 100 insiemi al mese

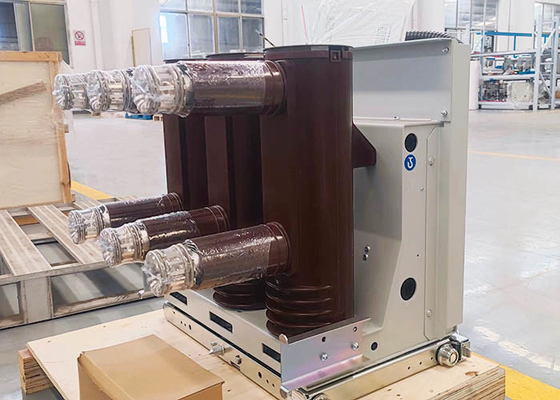

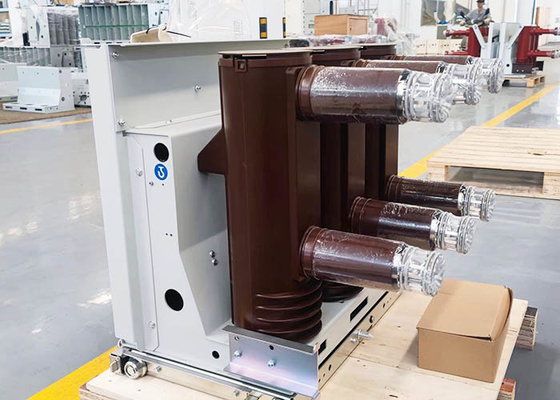

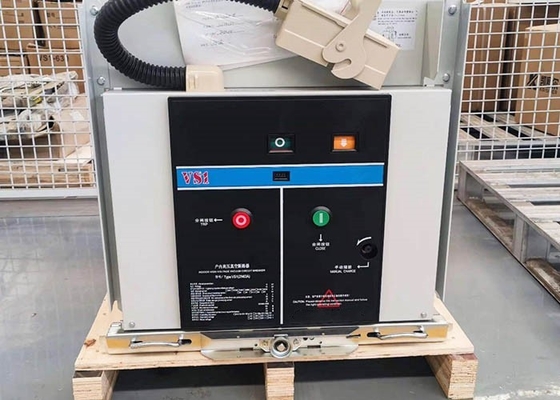

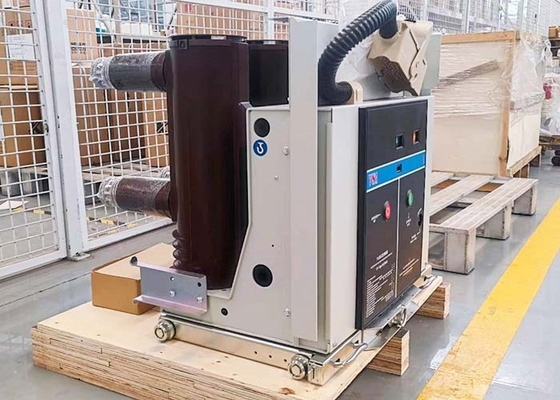

Galleria

Potere trifase elettrico 630A 25KA dell'interruttore 12KV 50hz di vuoto del materiale VS1-12

Descrizione di prodotto

Interruttore automatico sottovuoto ad alta tensione per interni VS1-12 (ZN63A)

L'interruttore automatico sottovuoto ad alta tensione per interni VS1-12 (ZN63A) adotta una forma isolante chiusa e installa pieghe interne ed esterne sul cilindro isolante principale. La sua distanza di scorrimento comparativa raggiunge lo standard DL. Le eccellenti caratteristiche dell'interruttore automatico sono le seguenti: dimensioni ridotte, isolamento affidabile, assenza di inquinamento, anti-esplosione, prestazioni stabili, parametri tecnici precisi, lungo ciclo di manutenzione e così via.

L'interruttore automatico sottovuoto ad alta tensione per interni VS1-12 (ZN63A) è un interruttore automatico di tipo fisso sviluppato e progettato sulla base del tipo a carrello VS1. Può essere abbinato a quadri come XGN2, GG1A e GGX2 e sostituire il vecchio interruttore non qualificato (ad es. interruttore automatico ad olio). L'interruttore automatico possiede molti vantaggi, come poche modifiche, basso investimento, facile installazione e risparmio di tempo.

Potere trifase elettrico 630A 25KA dell'interruttore 12KV 50hz di vuoto del materiale VS1-12 0

Parametri tecnici:

Articoli	Unità	Data
Tensione nominale	KV	12
Tensione nominale di tenuta all'impulso		75
Tensione nominale di tenuta alla frequenza di potenza di breve durata (1 min)		42
Frequenza nominale	Hz	50
Corrente nominale di interruzione di cortocircuito	KA	20	25	31.5	40
Corrente nominale	A	630 1250	630 1250	1250 1600 2000 2500	1600 2000 2500 3150 4000
Corrente nominale di tenuta di breve durata	KA	20	25	31.5	40
Corrente di picco tollerabile nominale		50	63	80	100
Corrente nominale di chiusura di cortocircuito (valore di picco)		50	63	80	100
Tensione di tenuta alla frequenza di potenza del circuito secondario (1 min)	V	2000
Sequenza di funzionamento nominale		O－0.3S－CO 180S－CO
Durata nominale della corrente di cortocircuito	S	4
Corrente nominale di interruzione di banco di condensatori singolo/back-to-back Imposta corrente di interruzione	A	630/400 (40KA è 800/400)
Corrente nominale di inrush di chiusura del banco di condensatori	KA	12.5 (Frequenza≤1000Hz)
Tempo di apertura (tensione nominale)	ms	20～50
Tempo di chiusura (tensione nominale)	ms	35～70
Vita meccanica	volte	10000
Numero di interruzioni di cortocircuito nominali	volte	50 (40KA è 30)
Spessore accumulato di usura ammissibile dei contatti mobili e statici	mm	3
Tensione di funzionamento nominale di chiusura	v	AC110/220 DC110/220
Tensione di funzionamento nominale di apertura	v	AC110/220 DC110/220
Tensione nominale del motore di accumulo di energia	v	AC110/220 DC110/220
Potenza nominale del motore di accumulo di energia	w	70
Tempo di accumulo di energia	s	≤15S
Distanza di apertura dei contatti	mm	11±1
Corsa dei contatti	mm	3.5±1
Tempo di rimbalzo dei contatti	ms	≤2 (40KA≤3)
Apertura e chiusura trifase eterogeneità	ms	≤2
Velocità media di apertura (primi 8 mm)	m/s	0.9～1.3
Velocità media di chiusura	m/s	0.5～0.8 (40KA è 0.5～0.9)
Ampiezza di rimbalzo del contatto di apertura	ms	≤3
Resistenza del circuito principale	Ω	≤50(630A) ≤45(1250A) ≤35(1600～2000A) ≤25(sopra 2500A)
Pressione di contatto di chiusura	N	2400±200 (25KA)
Pressione di contatto di chiusura	N	3100±248 (31.5KA) 4250±250 (40KA)
