| Luogo di origine: | La Cina |
| Marca: | Metalwork |
| Certificazione: | CE, ISO, CCC |
| Numero di modello: | ZN28G-12 |
| Quantità di ordine minimo: | 1 insieme |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Pacchetto di Plywooden |
| Tempi di consegna: | 20 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 100 insiemi al mese |
| Modello: | ZN28G-12 | Rottura della capacità: | 20, 25, 31,5, 40, 50KA |
|---|---|---|---|
| Tensione nominale: | 12KV | Corrente nominale: | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Vita meccanica: | 10000 volte | Tensione del motore: | DC/AC 110V 220V |
| Meccanismo: | Carico di energia della primavera | Garanzia: | 1 anno |
| Evidenziare: | All'interruttore di vuoto 4000A,Interruttore di vuoto 50KA,alto interruttore di abilità della rottura |
||

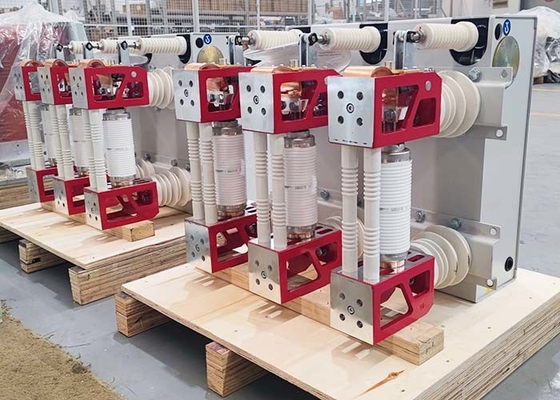

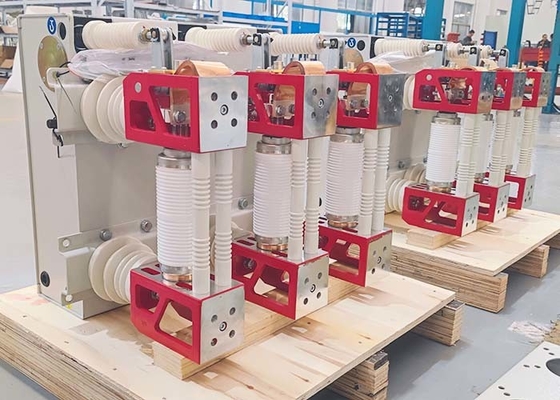

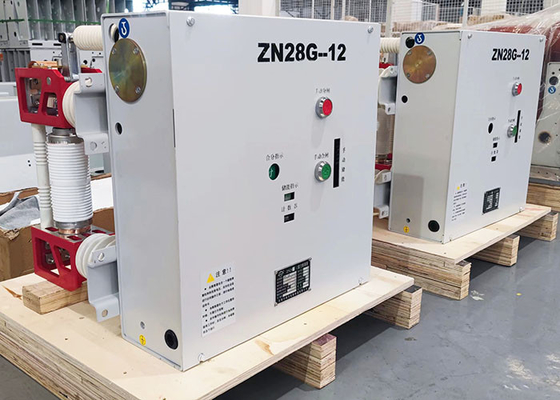

L'interruttore ad alta tensione dell'interno di vuoto di CA ZN28G-12 è un'attrezzatura di commutazione dell'interno con CA trifase 50HZ e la tensione nominale 12KV.
Caratteristiche dell'interruttore di vuoto 12KV:
1. La struttura semplice, la piccola dimensione ed il meccanismo di comando è il tipo di immagazzinamento dell'energia della molla.
2. Può essere azionato da corrente alternata o dall'alimentatore in CC.
3. Installazione di piccola dimensione, a basso rumore e facile complted della struttura isolata composto.
4. Arco-scivoli ceramici e di vetro, con la prestazione d'isolamento di alto vuoto e progettazione speciale, alta abilità della rottura, resistenza lunga e nessun pericolo esplosivo.
5. Secondo i requisiti dei clienti differenti, adatti di tutti i tipi di apparecchiature elettriche di comando.
Dimensione di montaggio:
Montaggio:
Parametri tecnici:
| Oggetti | Unità | Data | |||
| Tensione nominale |
Chilovolt |
12 | |||
| L'impulso stimato resiste alla tensione | 75 | ||||
| La frequenza industriale a breve termine stimata resiste alla tensione (1min) | 42 | ||||
| Frequenza nominale | Hertz | 50 | |||
| Rottura stimata di cortocircuito corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente nominale |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A breve termine stimati resistono alla corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tollerabile di punta stimata | 50 | 63 | 80 | 100 | |
| Cortocircuito stimato che rende corrente (valore di picco) | 50 | 63 | 80 | 100 | |
| La frequenza industriale secondaria del circuito resiste alla tensione (1min) | V | 2000 | |||
| Sequenza stimata di operazione |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (a 40KA) |
||||
| Durata stimata della corrente di cortocircuito | S | 4 | |||
|
Stimato scelga/contro banca di capacità che rompe la corrente Corrente di rottura stabilita
|
630/400 | ||||
| Cortocircuito stimato che rompe percentuale corrente di flusso di CC | ≤35% | ||||
| Velocità di chiusura media | m/s | 0.6±0.2 | |||
| Velocità d'apertura media | m/s | 1.2±0.3 | |||
| Tempo d'apertura | spettrografia di massa | ≤60 | |||
| Tempo di chiusura | spettrografia di massa | ≤80 | |||
| Vita meccanica | periodi | 10000 | |||
| Cortocircuito stimato che rompe i periodi di rottura correnti | periodi | 30 | |||
| L'usura permissibile accumula lo spessore dei contatti commoventi e statici | millimetro | 3 | |||
| Tensione di chiusura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione d'apertura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione nominale del motore di immagazzinamento dell'energia | v | AC110/220 DC110/220 | |||
| Distanza di apertura del contatto | millimetro | 11±1 | |||
| Colpo del contatto | millimetro | 4±1 | |||
| Tempo di rimbalzo del contatto | spettrografia di massa | ≤2 | |||
|
Apertura e chiusura trifasi eterogeneità |
spettrografia di massa | ≤2 | |||
| Ampiezza d'apertura di rimbalzo del contatto | spettrografia di massa | ≤3 | |||
| Resistenza principale del circuito | Ω | ≤40 (≤25 a 40KA) | |||
