Dettagli del prodotto
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: 3AV5-12/1250-31.5
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 insieme
Prezzo: negotiable
Imballaggi particolari: Pacchetto di Plywooden
Tempi di consegna: 20 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Modello: |
3AV5-12/1250-31.5 |
Rottura della capacità: |
31.5KA |
Tensione nominale: |
12KV |
Corrente nominale: |
1250A |
Vita meccanica: |
10000 volte |
Tensione del motore: |
DC/AC 110V 220V |
tipi: |
prelevabile, stazionario, laterale montato |
Garanzia: |
1 anno |
Modello: |
3AV5-12/1250-31.5 |
Rottura della capacità: |
31.5KA |
Tensione nominale: |
12KV |
Corrente nominale: |
1250A |
Vita meccanica: |
10000 volte |
Tensione del motore: |
DC/AC 110V 220V |
tipi: |
prelevabile, stazionario, laterale montato |
Garanzia: |
1 anno |

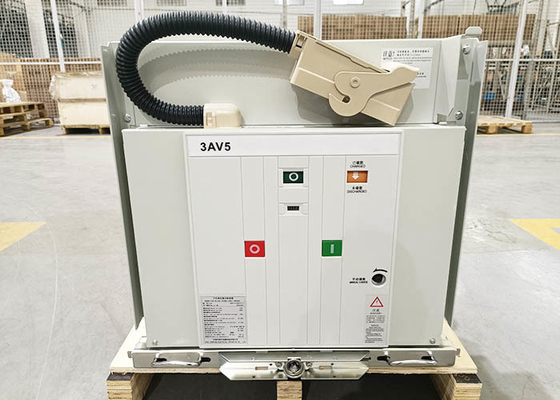

L'interruttore ad alta tensione dell'interno di vuoto di CA di serie 3AV5 è un'attrezzatura di commutazione dell'interno con CA trifase 50HZ e la tensione nominale 12KV. C'è tre generi, tipo prelevabile, tipo stazionario e tipo laterale montato.

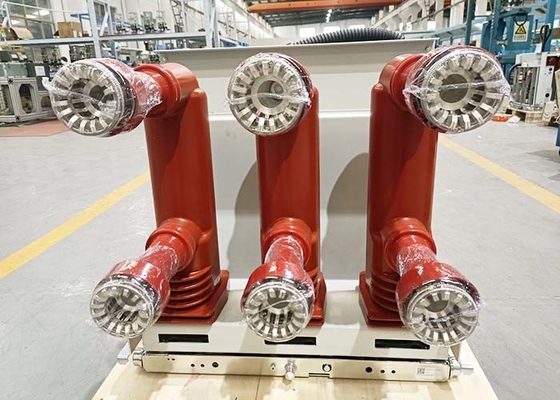

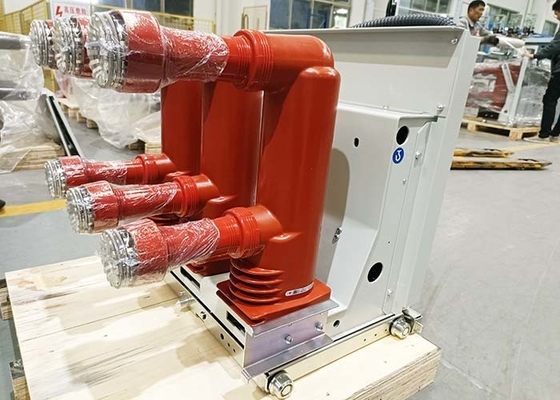

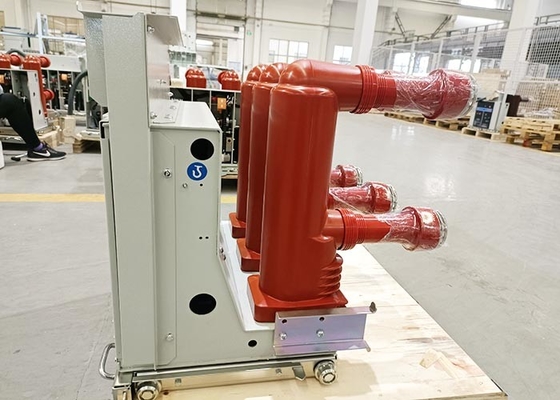

L'interruttore ad alta tensione dell'interno di vuoto 3AV5-12 adotta la tecnologia di sigillatura solida dell'isolamento di ABB e di SIEMENS. L'arco di vuoto che estinguono la camera ed altre parti del circuito primario sono sigillati con il materiale dell'epossiresina per formare l'alto isolamento e l'alto palo meccanico di forza, che evita l'influenza della condizioni di funzionamento dura sull'isolamento esterno del circuito primario e realizza senza manutenzione completo. Meccanismo di operazione della molla, struttura semplice ottimizzati, prestazione stabile, per le imprese industriali ed estraenti, le centrali elettriche e le sottostazioni come controllo e protezione del materiale elettrico ed adatto a frequenti posti di operazione.
3AV5 il tipo interruttore di vuoto montato lato adotta l'installazione fissa, pricipalmente usata per l'apparecchiatura elettrica di comando fissa, quali il gabinetto della rete a anello, la sottostazione a forma di scatola o il vario impianto di alimentazione non standard di potere. Il ciclo principale adotta il palo di sigillatura solido, pannello miniaturizzato dell'operazione e risparmia lo spazio nel gabinetto.
Parametri tecnici:
| Oggetti | Unità | Data | |||
| Tensione nominale |
Chilovolt |
12 | |||
| L'impulso stimato resiste alla tensione | 75 | ||||
| La frequenza industriale a breve termine stimata resiste alla tensione (1min) | 42 | ||||
| Frequenza nominale | Hertz | 50~60 | |||
| Rottura stimata di cortocircuito corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente nominale |
630 1000 1250 |
630 1000 1250 1600 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A breve termine stimati resistono alla corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tollerabile di punta stimata | 50 | 63 | 80 | 100 | |
| Cortocircuito stimato che rende corrente (valore di picco) | 50 | 63 | 80 | 100 | |
| La frequenza industriale secondaria del circuito resiste alla tensione (1min) | V | 2000 | |||
| Sequenza stimata di operazione |
O-0.3S-CO-180S-CO O-180S-CO-180S-CO (a 40KA) |
||||
|
Stimato scelga/contro banca di capacità che rompe la corrente Corrente di rottura stabilita
|
630/400 (40KA 800/400) | ||||
| Cortocircuito stimato che rompe percentuale corrente di flusso di CC | ≤35% | ||||
| Tempo d'apertura (tensione nominale) | spettrografia di massa | 20-50 | |||
| Tempo di chiusura (tensione nominale) | spettrografia di massa | 30-70 | |||
| Vita meccanica | periodi | 20000 | |||
| Cortocircuito stimato che rompe i periodi di rottura correnti | periodi | 50 (40KA 30) | |||
| L'usura permissibile accumula lo spessore dei contatti commoventi e statici | millimetro | 3 | |||
| Tensione di chiusura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione d'apertura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione nominale del motore di immagazzinamento dell'energia | v | AC110/220 DC110/220 | |||
| Potere stimato del motore di immagazzinamento dell'energia | w | 80 | |||
| Distanza di apertura del contatto | millimetro | 11±1 | |||
| Colpo del contatto | millimetro | 3.5±1 | |||
| Tempo di rimbalzo del contatto | spettrografia di massa | ≤2 (40KA ≤3) | |||
|
Apertura e chiusura trifasi eterogeneità |
spettrografia di massa | ≤2 | |||
| Velocità di chiusura media *1 | m/s | 0.9-1.3 | |||
| Speed*2 di chiusura medio | m/s | 0.4-0.8 | |||
| Resistenza principale del circuito | μΩ |
≤50 (630A) ≤45 (1250A) ≤35 (1600-2000A) ≤25 (sopra 2500A) |
|||
