Dettagli del prodotto
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: VS1-12KV
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 insieme
Prezzo: negotiable
Imballaggi particolari: Pacchetto di Plywooden
Tempi di consegna: 20 giorni
Termini di pagamento: L/C, T/T
Capacità di alimentazione: 100 insiemi al mese
Modello: |
VS1 (ZN63A) - 12KV |
Rottura della capacità: |
20, 25, 31,5, 40KA |
Tensione nominale: |
12KV |
Corrente nominale: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Vita meccanica: |
10000 volte |
Tensione del motore: |
DC/AC 110V 220V |
Tipo: |
Vuoto |
Garanzia: |
1 anno |
Modello: |
VS1 (ZN63A) - 12KV |
Rottura della capacità: |
20, 25, 31,5, 40KA |
Tensione nominale: |
12KV |
Corrente nominale: |
630A, 1250A, 1600A, 2500A, 3150A, 4000A |
Vita meccanica: |
10000 volte |
Tensione del motore: |
DC/AC 110V 220V |
Tipo: |
Vuoto |
Garanzia: |
1 anno |

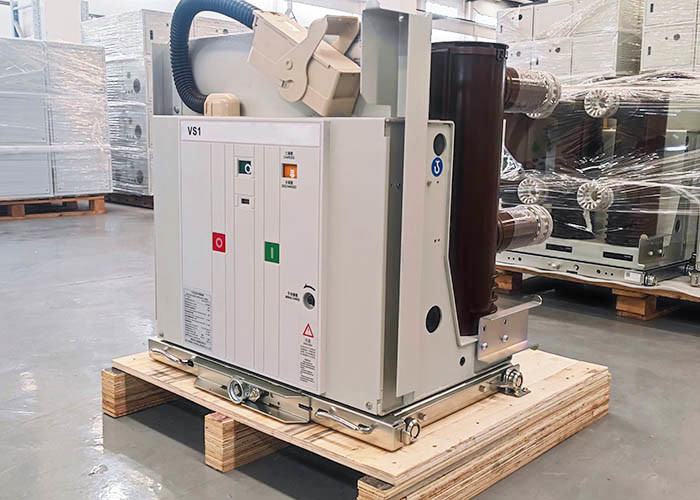

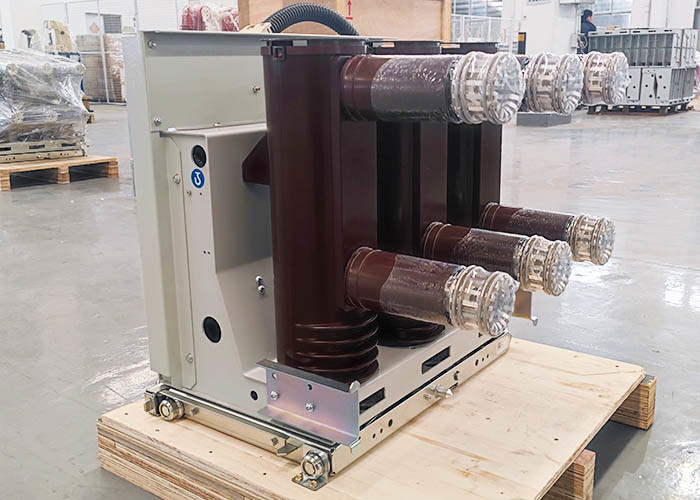

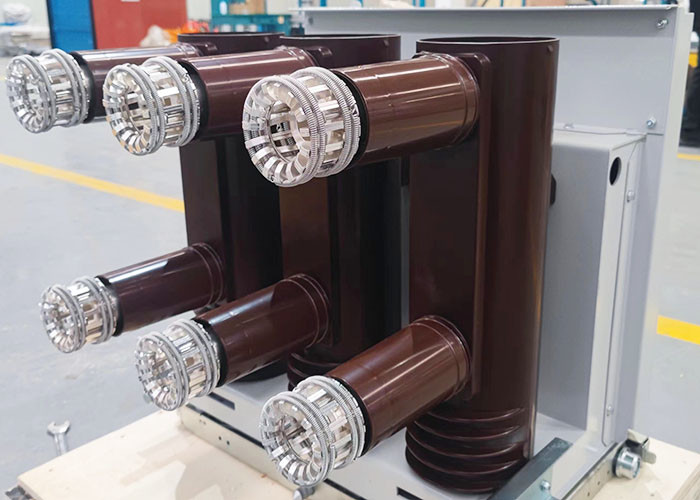

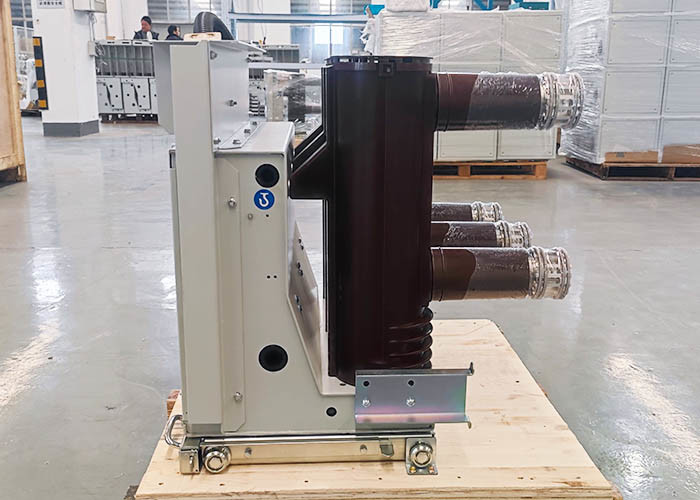

VS1 (ZN63A) il tipo interruttore ad alta tensione dell'interno di vuoto è la tensione nominale 12KV, 24KV, apparecchiatura elettrica di comando ad alta tensione dell'interno trifase di CA 50HZ, fornita di motore ---- il meccanismo di comando della molla, può realizzare elettrico e la commutazione manuale e chiudersi, possono essere caricate nell'apparecchiatura elettrica di comando della mano, possono anche essere abbinate con l'apparecchiatura elettrica di comando fissa. L'interruttore fisso può aggiungersi con l'interruttore di sicurezza speciale per soddisfare le esigenze dei gabinetti fissi quali XGN2 e GG1A. Allo stesso tempo, l'interruttore di vuoto 24KV può anche applicarsi al sistema di distribuzione 12KV nelle aree del plateau (fino a 4000 metri sopra il livello del mare).
Caratteristiche principali dell'interruttore ad alta tensione dell'interno di vuoto di VS1-12KV:
1. È conveniente per adeguamento dovuto l'interruttore di vuoto adottare la progettazione della camera d'effetto ad arco è situato sulla tomaia, il meccanismo di comando è situato sul basso.
2. Adotta la struttura della combinazione di aria e di materiale isolante composito organico.
3. Meccanismo di comando della molla semplice, 10000 tempi di funzionamento.
4. Prestazione autobloccante regolare e buona dovuto il meccanismo di propulsione della cavo-vite.
Parametri tecnici:
| Oggetti | Unità | Data | |||
| Tensione nominale |
Chilovolt |
12 | |||
| L'impulso stimato resiste alla tensione | 75 | ||||
| La frequenza industriale a breve termine stimata resiste alla tensione (1min) | 42 | ||||
| Frequenza nominale | Hertz | 50 | |||
| Rottura stimata di cortocircuito corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente nominale |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
| A breve termine stimati resistono alla corrente | KA | 20 | 25 | 31,5 | 40 |
| Corrente tollerabile di punta stimata | 50 | 63 | 80 | 100 | |
| Cortocircuito stimato che rende corrente (valore di picco) | 50 | 63 | 80 | 100 | |
| La frequenza industriale secondaria del circuito resiste alla tensione (1min) | V | 2000 | |||
| Sequenza stimata di operazione | O-0.3S-CO 180S-CO | ||||
| Durata stimata della corrente di cortocircuito | S | 4 | |||
|
Stimato scelga/contro banca di capacità che rompe la corrente Corrente di rottura stabilita |
630/400 (40KA è 800/400) | ||||
| Afflusso stimato della banca del condensatore che rende corrente | KA | 12,5 (Frequency≤1000Hz) | |||
| Tempo d'apertura (tensione nominale) | spettrografia di massa | 20~50 | |||
| Tempo di chiusura (tensione nominale) | spettrografia di massa | 35~70 | |||
| Vita meccanica | periodi | 10000 | |||
| Cortocircuito stimato che rompe i periodi di rottura correnti | periodi | 50 (40KA è 30) | |||
| L'usura permissibile accumula lo spessore dei contatti commoventi e statici | millimetro | 3 | |||
| Tensione di chiusura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione d'apertura stimata di funzionamento | v | AC110/220 DC110/220 | |||
| Tensione nominale del motore di immagazzinamento dell'energia | v | AC110/220 DC110/220 | |||
| Potere stimato del motore di immagazzinamento dell'energia | w | 70 | |||
| Tempo di immagazzinamento dell'energia | s | ≤15S | |||
| Distanza di apertura del contatto | millimetro | 11±1 | |||
| Colpo del contatto | millimetro | 3.5±1 | |||
| Tempo di rimbalzo del contatto | spettrografia di massa | ≤2 (40KA≤3) | |||
|
Apertura e chiusura trifasi eterogeneità |
spettrografia di massa | ≤2 | |||
| Velocità d'apertura media (parte anteriore 8mm) | m/s | 0.9~1.3 | |||
| Velocità di chiusura media | m/s | 0.5~0.8 (40KA è 0.5~0.9) | |||
| Ampiezza d'apertura di rimbalzo del contatto | spettrografia di massa | ≤3 | |||
| Resistenza principale del circuito | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (sopra 2500A) |
|||
| Pressione di chiusura del contatto | N | 2400±200 (25KA) | |||
| 3100±248 (31.5KA) 4250±250 (40KA) | |||||
