Luogo di origine: | La Cina |
Marca: | Metalwork |
Certificazione: | CE, ISO, CCC |
Numero di modello: | VS1-12KV |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Pacchetto di Plywooden |
Tempi di consegna: | 20 giorni |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 100 insiemi al mese |
Modello: | VS1-12KV/1250-31.5 | Rottura della capacità: | 31.5KA |
---|---|---|---|
Tensione nominale: | 12KV | Corrente nominale: | 1250A |
Vita meccanica: | 10000 volte | Tensione del motore: | DC/AC 110V 220V |
Meccanismo: | Carico di energia della primavera | Garanzia: | 1 anno |
Evidenziare: | Interruttore prelevabile dell'interno di vuoto,interruttore dell'interno di vuoto 1250a,Interruttore dell'interno di vuoto per l'apparecchiatura elettrica di comando |
Applicazione:
Per le imprese industriali ed estraenti, le centrali elettriche, le sottostazioni ed altri trasmissione e sistemi di distribuzione per il controllo e la protezione delle facilità elettriche ed adatto a frequenti posti di operazione.

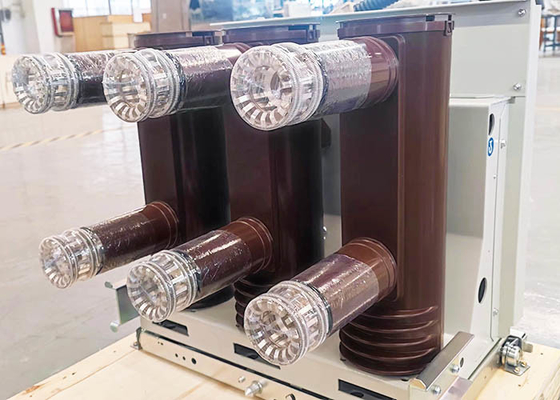

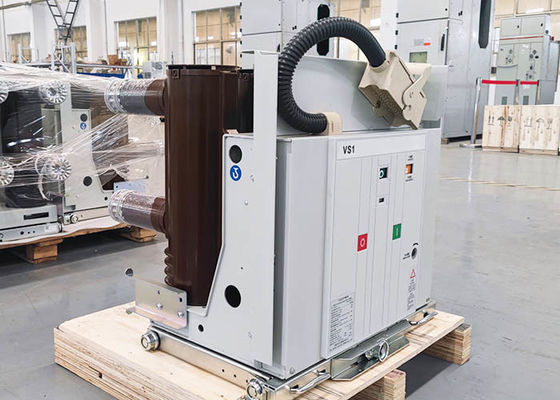

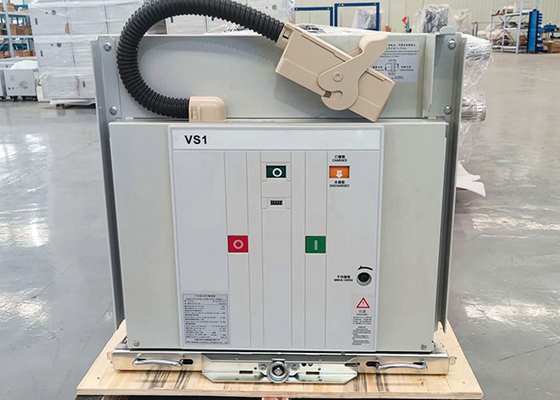

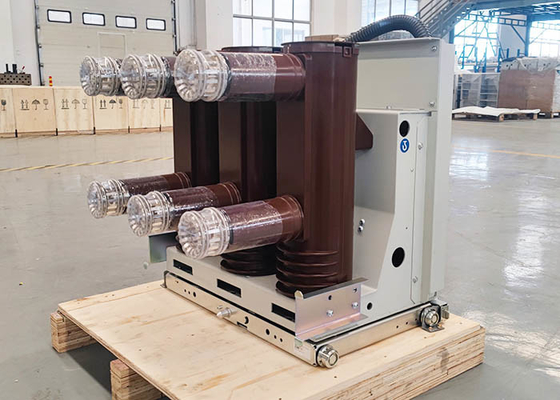

Descrizione dell'interruttore ad alta tensione dell'interno di vuoto di VS1-12KV:
L'interruttore ad alta tensione dell'interno di vuoto di CA del modello di VS1-12KV è un tipo di olistico ed apparecchiatura elettrica di comando ad alta tensione completamente sigillata, ha la dimensione compatta e piccolo volume. Il VCB si applica alla centrale elettrica di tensione nominale 7.2~12KV, trifase ed il CA 50/60Hz. È applicabile nelle occasioni con le frequenti operazioni, agendo per proteggere e controllare la linea e l'apparato elettrico. Il prodotto si conforma a GB1984-2003, IEC56, JB3855-1996 e DL/T403-1999 e tipo prova dei passaggi.
Tecnologia & dettagli:
Parametri tecnici:
Oggetti | Unità | Data | |||
Tensione nominale |
Chilovolt |
12 | |||
L'impulso stimato resiste alla tensione | 75 | ||||
La frequenza industriale a breve termine stimata resiste alla tensione (1min) | 42 | ||||
Frequenza nominale | Hertz | 50 | |||
Rottura stimata di cortocircuito corrente | KA | 20 | 25 | 31,5 | 40 |
Corrente nominale |
630 1250 |
630 1250 |
1250 1600 2000 2500 |
1600 2000 2500 3150 4000 | |
A breve termine stimati resistono alla corrente | KA | 20 | 25 | 31,5 | 40 |
Corrente tollerabile di punta stimata | 50 | 63 | 80 | 100 | |
Cortocircuito stimato che rende corrente (valore di picco) | 50 | 63 | 80 | 100 | |
La frequenza industriale secondaria del circuito resiste alla tensione (1min) | V | 2000 | |||
Sequenza stimata di operazione | O-0.3S-CO 180S-CO | ||||
Durata stimata della corrente di cortocircuito | S | 4 | |||
Stimato scelga/contro banca di capacità che rompe la corrente Corrente di rottura stabilita |
630/400 (40KA è 800/400) | ||||
Afflusso stimato della banca del condensatore che rende corrente | KA | 12,5 (Frequency≤1000Hz) | |||
Tempo d'apertura (tensione nominale) | spettrografia di massa | 20~50 | |||
Tempo di chiusura (tensione nominale) | spettrografia di massa | 35~70 | |||
Vita meccanica | periodi | 10000 | |||
Cortocircuito stimato che rompe i periodi di rottura correnti | periodi | 50 (40KA è 30) | |||
L'usura permissibile accumula lo spessore dei contatti commoventi e statici | millimetro | 3 | |||
Tensione di chiusura stimata di funzionamento | v | AC110/220 DC110/220 | |||
Tensione d'apertura stimata di funzionamento | v | AC110/220 DC110/220 | |||
Tensione nominale del motore di immagazzinamento dell'energia | v | AC110/220 DC110/220 | |||
Potere stimato del motore di immagazzinamento dell'energia | w | 70 | |||
Tempo di immagazzinamento dell'energia | s | ≤15S | |||
Distanza di apertura del contatto | millimetro | 11±1 | |||
Colpo del contatto | millimetro | 3.5±1 | |||
Tempo di rimbalzo del contatto | spettrografia di massa | ≤2 (40KA≤3) | |||
Apertura e chiusura trifasi eterogeneità |
spettrografia di massa | ≤2 | |||
Velocità d'apertura media (parte anteriore 8mm) | m/s | 0.9~1.3 | |||
Velocità di chiusura media | m/s | 0.5~0.8 (40KA è 0.5~0.9) | |||
Ampiezza d'apertura di rimbalzo del contatto | spettrografia di massa | ≤3 | |||
Resistenza principale del circuito | Ω |
≤50 (630A) ≤45 (1250A) ≤35 (1600~2000A) ≤25 (sopra 2500A) |
|||
Pressione di chiusura del contatto | N | 2400±200 (25KA) | |||
3100±248 (31.5KA) 4250±250 (40KA) |
