Dettagli del prodotto
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: 2-WE67K-320/6000
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 set
Prezzo: negotiable
Imballaggi particolari: Imballaggio semplice
Tempi di consegna: 60 giorni
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 100 insiemi al mese
Tensione: |
380V, 3PH, 50HZ o customerized |
Materiale: |
Acciaio dolce Q235 o Q345 |
Pressione: |
320T |
lunghezza utile: |
6000mm |
colore: |
come requisito del cliente |
Sistema di CNC: |
DELEM DA52 |
Tensione: |
380V, 3PH, 50HZ o customerized |
Materiale: |
Acciaio dolce Q235 o Q345 |
Pressione: |
320T |
lunghezza utile: |
6000mm |
colore: |
come requisito del cliente |
Sistema di CNC: |
DELEM DA52 |

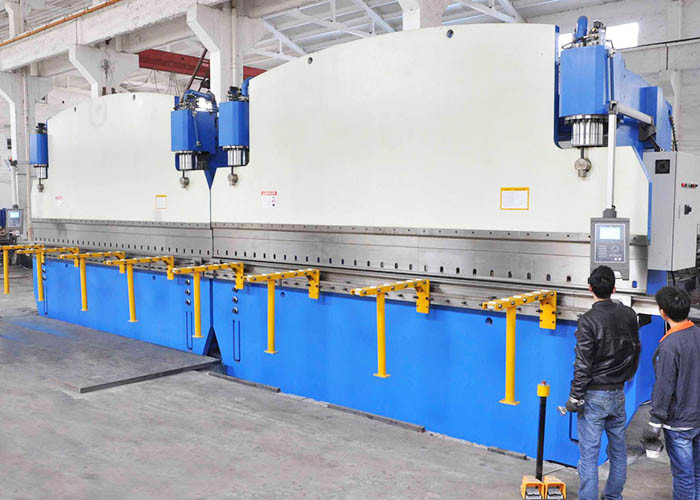

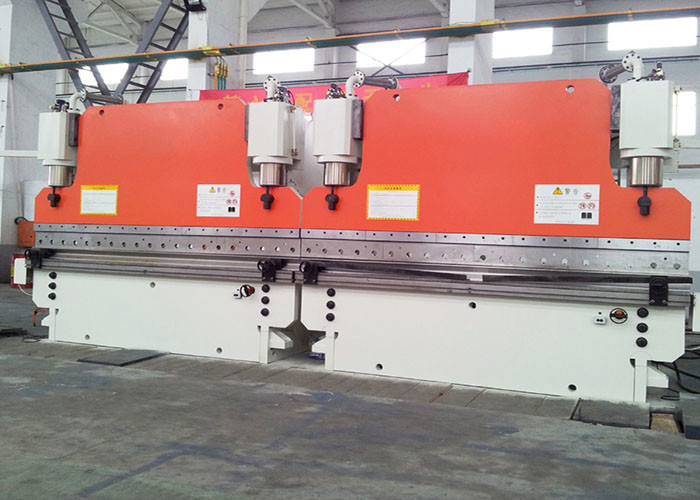

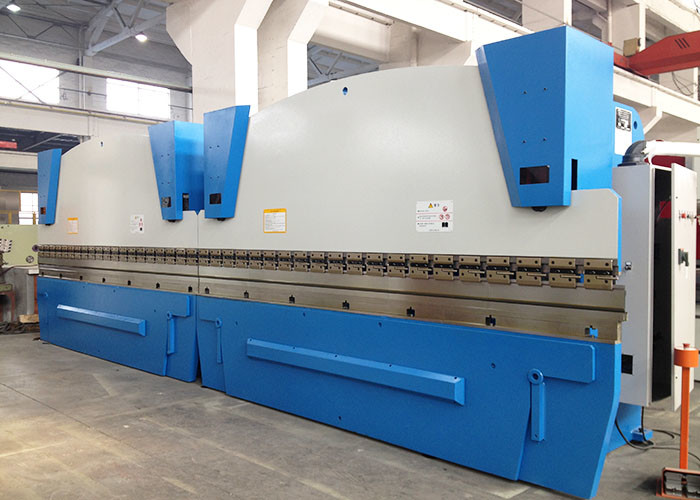

Macchina piegatubi di CNC della stampa di CNC del freno della macchina 320 della stampa in tandem di tonnellata 6 m. due
Applicazione: fare luce palo ed alto albero
| CARATTERISTICHE TECNICHE | |||
| 1 | Tipo | sincro elettroidraulico idraulico in tandem di CNC della Mult-macchina | |
| 2 | Forza di lavoro | 2X320Ton | |
| 3 | Lunghezza della tavola | 2X6000mm | |
| 4 | distanza fra le strutture | 4800mm | |
| 5 | Profondità della gola | 620mm | |
| 6 | Apra l'altezza | 750mm | |
| 7 | Colpo | 250mm | |
|
8 |
Lavoro Velocità |
Scarichi | 70mm/s |
| Lavoro | 7.5mm/s | ||
| Ritorno | 75mm/s | ||
| 9 | Motore principale | 2x22kw (marca di Siemens) | |
| 10 | Sistema di CNC |
Tipo: DELEM DA52 Delem Co., Paesi Bassi 2 (Y1, Y2) |
|
| 11 | Strumento |

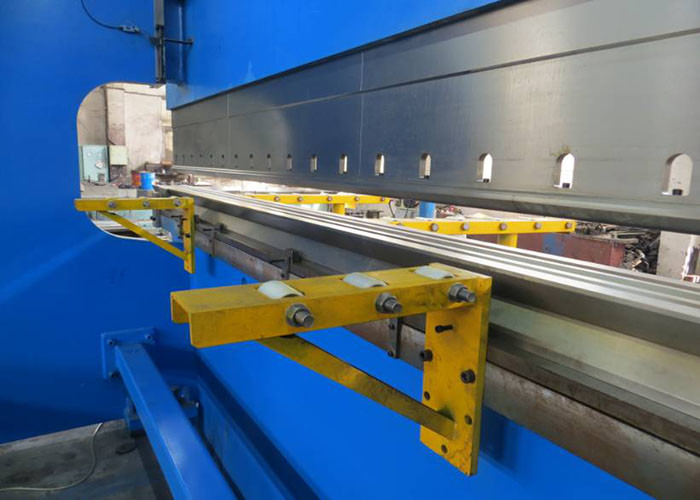

Con 1 perforazione e 1 il blocchetto multi di V il fondo muore per rendere a min 60mm OD il tipo ottagonale della conicità palo leggero. Lo spessore alto del portautensile è 18mm La tavola di funzionamento con il sistema d'incoronazione (sistema della compensazione) Con il supporto sostenente dello strato posteriore e della parte anteriore |
|
| 12 | Guarnizione nei cilindri | NOK, fatta nel Giappone o SFK | |
| 13 | Elementi idraulici | BOSCH-Rexroth -, la Germania | |
| 14 | Pompa idraulica | BOSCH-Rexroth -, la Germania o Nitch, Giappone | |
| 15 | Sensore lineare del displayer del quadro televisivo | HEIDENHAIN, GERMANIA | |
| 16 | Elementi elettrici principali in gabinetto | Schneider | |
| 17 | peso | 2x34000 chilogrammo | |
| 18 | Dimensione globale (millimetro) LxWxH | 2x6200x3055x4832 | |
| 19 | Imballaggio: |
Con la copertura di plastica La macchina dovrebbe essere smonta durante il trasporto. Il nostro ingegnere dovrebbe andare al cliente montarla e regolare.
|
|
Oggetti di opzione:
| Option1 | Un cerchio supplementare di 2 insiemi sullo strumento e su 1 strumento inferiore stabilito adatti per rendere a min OD 60mm il tipo della conicità del cerchio palo leggero. Il tasso della conicità è 11/1000 e 12.5/1000. Ammonti a sulla lunghezza dello strumento, uno è 16m (il 11/1000 di tasso) ed un altro è 16m (tasso 12.5/1000). Lo strumento inferiore totale è 16m (un lato con il tasso 11/1000, un altro lato è 12.5/1000. | |
| Opzione 2 | Tipo semplice sistema scaricante laterale | |
| Opzione 3 |
Spingendo il sistema scaricante laterale del palo leggero del tyoe, |
Nota: Y1, asse Y2------Due scale lineari installate ad entrambi i lati della ram ai serbatoi principali.
Prestazione principale:
1. La struttura della macchina è composta di carro armato, di worktable, di alloggi destri e sinistri e di ram. Così ha rigidità ad alta resistenza e buona. Inoltre prende la vibrazione per eliminare lo sforzo.
2. Principale di lavoro di sincronizzazione di entrambe le macchine: Adozione della valvola proporzionale elettrico-idraulica per assicurare la sincronizzazione di entrambe le macchine. La valvola proporzionale è fatta dalla società di BOSCH con molto la buona prestazione quale piccolo attrito fra le paia di azione del meccanico, l'amplificatore elettronico dell'indennità ed il magnete elettrico con la forza elevata di controllo e l'azione continua. Ci sono due displayers del quadro televisivo da entrambi i lati della macchina per ispezionare continuamente la posizione della ram e per retroagire il segnale al sistema di controllo, quindi il sistema di controllo controllerà la valvola elettrico-idraulica per fare una sincronizzazione di due cilindri su una macchina. Poiché i displayers del quadro televisivo sono installati direttamente ai piatti «di C», non sui piatti dell'alloggio, la deviazione della ram e struttura quando lavorare non effettuerà la sua precisione di controllo e di misurazione. Quando due macchine che funzionano insieme, il potenziometro differenziale installato fra due macchine trasferiranno il segnale di sincronizzazione del meccanico in quello elettronico e si alimenteranno di nuovo al piatto di sincronizzazione ed al sistema di controllo. Il segnale sarà ingrandetto dall'amplificatore di BOSCH controllare la sincronizzazione di entrambe le macchine controllando la valvola proporzionale elettrico-idraulica. Così la sincronizzazione di due macchine è raggiunta con alta precisione.
3 tramite il computer, l'operatore potrebbe comunicare con la macchina. Il computer ha parecchio lingua di servizio, calcola e regola la forza di piegamento automaticamente. Inoltre potrebbe calcolare e controllare il punto morto, punto di cambio di velocità. I colpi (Y1, Y2) della ram potrebbero fare una piccola inclinazione per soddisfare la richiesta speciale dell'utente.
4 fornito di buon guidando sistema, il sistema di misurazione di posizione e l'idraulico dell'equilibrio per soddisfare le richieste del lavoro integrale e del lavoro dell'eccentrico.
L'unità della compensazione di 5 Worktable è adottata per compensare la deviazione della macchina quando lavora per assicurarsi la precisione di lavoro collega.
6 la superficie del cilindro hanno il buoni uso e trattamento termico, in modo da ha la buona lubrificazione e tempo di impiego lungo.
