Dettagli del prodotto
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: CTL-5X1250
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 set
Prezzo: negotiable
Imballaggi particolari: Scatola di Plywooden
Tempi di consegna: 40 giorni
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 100 insiemi al mese
Tensione: |
380V, 3PH, 50HZ o customerized |
Materiale: |
Acciaio dolce Q235 o Q345 |
Energia: |
Batteria |
Capacità di carico: |
200 tonnellate |
Utilizzo: |
Saldatura del palo leggero |
Modalità di controllo: |
controllo pulsante di comando senza fili, rimodellare |
Tensione: |
380V, 3PH, 50HZ o customerized |
Materiale: |
Acciaio dolce Q235 o Q345 |
Energia: |
Batteria |
Capacità di carico: |
200 tonnellate |
Utilizzo: |
Saldatura del palo leggero |
Modalità di controllo: |
controllo pulsante di comando senza fili, rimodellare |

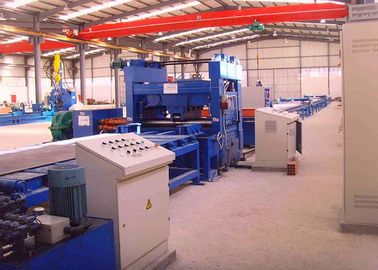

Tagli alla linea di lunghezza per palo leggero
Applicazione:
È per svolgersi materiale del palo leggero, il livellamento, il taglio, il taglio del bordo della raschiatura ed il processo di taglio della conicità, per ottenere una piccola larghezza laterale, un piatto d'acciaio di grande larghezza laterale.
Questa linea è usata per la bobina inossidabile con differenti specifiche, con il svolgere-livellare-taglio ai piatti appiattiti come lunghezza necessaria.
Questa linea è ragionevole nella disposizione, l'operazione facile, ad alto livello di automazione che potrebbe elaborando tutti i tipi di bobina inossidabile, la bobina colorata, bobina di alluminio, galvanizzare la bobina o la bobina dipinta. Questa linea sta applicandosi largamente nell'industria di trasformazione di piastra metallica, come l'automobile, il contenitore, l'elettrodomestico, l'imballaggio, il materiale da costruzione, ecc.
Questa linea è composta di automobile di bobina, uncoiler capo del doppio, pressa idraulica & guidare, testa della pala, dispositivo di pizzico, livellatore, servo dispositivo del calibro di lunghezza, taglio pneumatico del cluth, trasportatore della cinghia, impilatore pneumatico, scaricanti l'automobile, sistema elettrico, ecc. come pure nido pieghevole, dispositivo di guida, ecc.
Parametro tecnico e dispositivi composti:
| Spessore di materiale | 2mm-5.0mm per l'acciaio dolce laminato a caldo di Q235A |
| Larghezza di materiale |
800-1250mm |
| Peso della bobina d'acciaio |
15 tonnellate massime |
| Diametro interno della bobina d'acciaio |
Φ500mm-Φ750mm |
|
Livellamento della velocità |
5- 15m/min |
|
Numero di livellamento dei rulli |
13 |
|
Livellamento del diametro dei rulli |
130mm |
|
Gamma di lunghezza per la scala |
requirments d'accordo di 2000~12000mm. |
|
Tolleranza della lunghezza di taglio |
±15mm (base sul piatto di lunghezza di 8m) |
|
Potere di livellamento principale del motore |
37kw (totale circa 65KW) |
|
Area di larghezza per la macchina |
circa 7000mm |
L'attrezzatura include:
1. Automobile d'acciaio del carrello di caricamento della bobina:
Su e giù: Idraulico
Muoversi di orizzontale: motorizzato
Peso di Max.loading: 15Tons

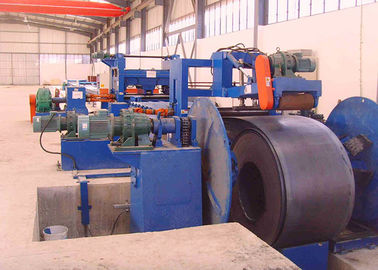

2. Tipo a doppia testa idraulico decoiler dell'ombrello:
Inclusione: Motorizzato ripaghi, vada in automobile, riduttore,
Il sistema a catena prende lo spostamento per girare. La direzione di rotazione può essere in senso orario e unclockwise.
Apra e chiuda: Idraulico
Peso di Max.loading: 15Tons
3. Dispositivo idraulico di guidare-pressatura, della pala-testa, di pizzico e di alimentazione:
È per la presa della testa della bobina d'acciaio all'unità d'alimentazione, alto idraulico e preme per evitare liberamente la bobina d'acciaio.
La rotazione dei due rulli alimenta il materiale al bordo che fende l'unità. Il rullo alto su e giù: idraulico
4. Worktable medio di modo di rotolamento: 4M

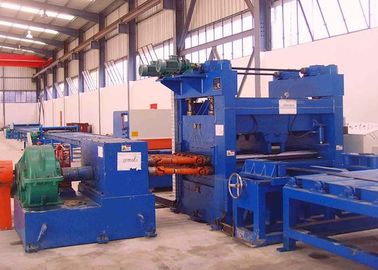

unità 5.Leveling: (tipo posto due),
Inclusione: motore regolabile di velocità, riduttore, cambio.
Il rullo di livellamento è affare con i trattamenti termici, 40Cr. HRC48
Su e giù il totale 13 del rullo. (1 paio compreso del rullo di pressione)
La base alta del rullo su e giù movimento è determinata dal motore attraverso il sistema del verme.
È con il misuratore di lunghezza:
Ha girato il codificatore invia il siginal di lunghezza al sistema di controllo e controllano la determinata lunghezza.
6. Tagliatrice:
Inclusione: Taglio idraulico Q12Y-6*2000 del fascio dell'oscillazione.
7. Doppio bordo che fende unità.
È per il taglio del bordo della raschiatura del piatto d'acciaio laminato a caldo per ottenere la larghezza esatta per il palo leggero.
È bassa per principio di taglio di rotolamento tagliare la lamiera di acciaio. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il taglio diritto. Da cambiamento la posizione della lama di taglio per ottenere a dimensione differente del franco di larghezza differente il palo leggero riveste.
Inclusione:
Tabella di supporto con la ferrovia
Pressione del carrello dello strato, un pezzo solo
Doppio tipo bordo delle lame che fende unità con il motore e la trasmissione.
8. conicità che fende unità
La macchina di taglio della conicità è bassa per principio di taglio di rotolamento tagliare la lamiera di acciaio. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo la conicità che taglia il grado. Da cambiamento la posizione del tappo sul carrello per controllare il tasso di taglio della conicità.
Inclusione:
Tabella di supporto con la ferrovia
Pressione del carrello dello strato, un pezzo solo
Singolo tipo bordo delle lame che fende unità con il motore e la trasmissione.

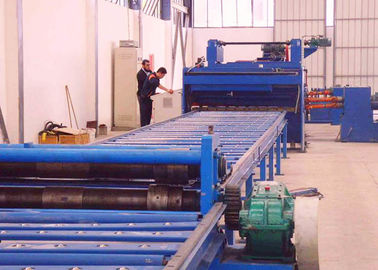

9. Tipo tabella della palla di sostegno 12 m. per lo strato finito della conicità
10. Sistema elettrico:
Tavola di controllo centrale.
Lo SpA, invertitore del driver di CA ha la caratteristica della risposta rapida e di buona attività, che può efficacemente controllare l'accuratezza e la velocità di marcia di misurazione.
16. Circuito idraulico:
Potenza idraulica 25L/min
Inclusione: stazione idraulica, valvole, serbatoio dell'olio, giunto, tubo molle, tubo duro ecc.
