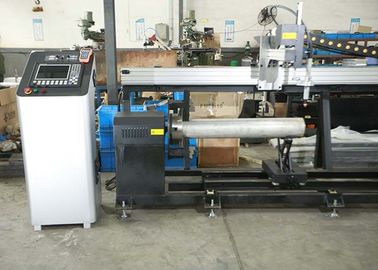

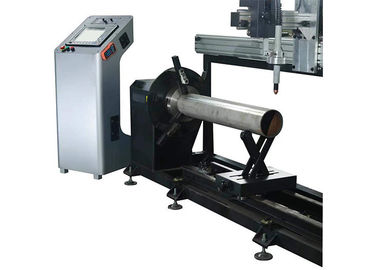

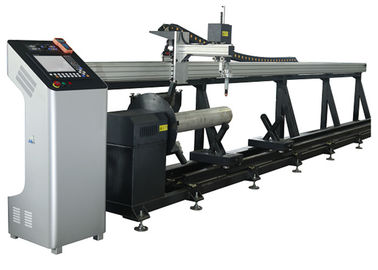

Master 2 tagliatrice della metropolitana del tubo dell'acciaio dolce del plasma di CNC di asse con il motore di Panasonic

Master 2 tagliatrice della metropolitana del tubo dell'acciaio dolce del plasma di CNC di asse con il motore di Panasonic

Dettagli del prodotto:

1) È progettazione usata di stile del cavalletto, che è parallela al tubo. Il trattore con lo strumento di sollevamento installato sul fascio del cavalletto. La correzione del tubo dalla mandibola del mandrino e con i sostenitori mobili e regolabili del tubo che sulle rotaie e sotto il tubo.

2) Nel tagliare, il sistema di controllo di CNC controllerà il movimento del trattore ed il tubo gira, per tagliare il tubo. La stabilità del lavoro della macchina di tutto e può essere lungo termine usato. Operazione facile ed alta efficienza.

3) Il lavoro adatto per il diametro di 50-500mm senza taglio smussato convoglia.

Dati a macchina:

Componenti di base e specificazione:

Forte fascio con dissipazione di calore, con la saldatura e dopo l'elaborazione di distensione della tensione. Quello si assicura che il fascio sia forte e duro a distorsione.

1) lunghezza di modo della ferrovia dell'ascissa: 7000mm

2) sistema di azionamento dell'ascissa: LUNGHEZZA della TORCIA che SI MUOVE SECONDO LA DIREZIONE del TUBO (motore di punto con il driver e la trasmissione)

3) diametro del mandrino dell'asse y: φ50-500mm

4) sistema di azionamento dell'asse y: ASSE GIRANTE del TUBO (servo servomotore digitale 750W del Giappone PANASONIC con il driver e la trasmissione)

5) sistema di azionamento di asse di Z: Sollevando su e giù l'asse

6) X e muoversi del gas e del cavo dell'asse y: Catena industriale resistente del cavo

7) ferrovia dell'ascissa: ferrovia resistente di alta definizione di 24KG/m

8) gabinetto di controllo, gabinetto elettrico, gabinetto ad alta frequenza: Con le componenti di OMRON, SIEMENS, connettore SCHNEIDER del terminale filo

Requisito di stato del sito della macchina:

1. Requisito di tensione:

1) 3×400v±10%/50Hz, 220v±10%/50Hz
2) stabilità trifase di tensione di meno di ±5%

3) squilibrio trifase di tensione di meno di 2,5%

4) suggerito facendo uso della fonte tensione-stabilizzata.

Nota: Messa a terra della resistenza a massa ≤10.

2. requisito di pressione d'aria della compressa (taglio del plasma):

1) Il gas ha pilotato il requisito: 0.9m3/min

2) Pressione del gas: 8.3kg/cm2

3) Temperatura di punto di condensazione non superare 5 centigradi: olio content≤0.003ppm particle≤0.01micron solido

4) Suggerito facendo uso del compressore d'aria, dell'essiccatore di congelamento ed ultra del filtro senza olio (sistema non può avere componenti della ruggine).

3. tagliare il tubo deve essere deviazione ovale di superficie regolare di meno diametro di di 5mm. Norma ISO Di portata.

4. temperatura di lavoro: -10°C -45°C

    Umidità: <90>

    Dintorni: Ventilazione, nessuna grande scossa

Campione di taglio:
