Luogo di origine: | La Cina |
Marca: | Metalwork |
Certificazione: | CE, ISO, CCC |
Numero di modello: | CNC-3000 |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | 1 x 20' GP |
Tempi di consegna: | 40 giorni |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 100 insiemi al mese |
Sistema di CNC: | Hypertherm, Fangling, ecc. | Fonte del plasma: | Hypertherm, vincitore, ecc. |
---|---|---|---|
Regolatore di altezza: | Hongyuda, Hypertherm, ecc. | Software di incastramento: | FastCAM, InteGNPS, ecc. |
Modo di taglio: | Plasma/gas | Motore: | Panasonic |
Reducer: | Shimpo, Neugart | ||
Evidenziare: | macchina di taglio CNC,Tagliatrice d'acciaio di CNC |

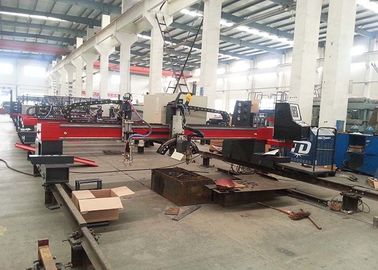

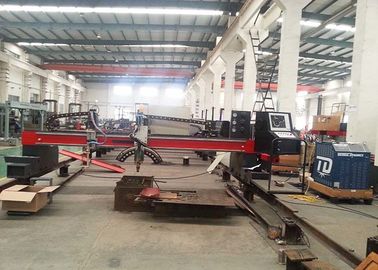

Taglierina laterale doppia della piastrina del gas del plasma di CNC di Panasonic di modo dell'azionamento con il taglio della smussatura del plasma
La tagliatrice di smussatura di rotazione di CNC è destinata dalla nostra società per soddisfare l'esigenza dello sviluppo della costruzione di nave. La torcia rotatoria adotta la struttura di rotazione più deviazione, cioè, la direzione trasversale rotate+45, la direzione longitudinale deflect+45. Il composto del grado di deviazione e di rotazione può raggiungere il taglio smussato immobile e variabile geometrico della curva. Il punto iniziale sia di rotazione trasversale che di deviazione longitudinale è il pezzo in lavorazione che taglia il punto. Questa struttura non solo protegge da interferisce del cavo e della trachea del plasma ma anche può sovrapporre il taglio il punto e del punto di deviazione in modo che per non condurre alla deviazione del grado tagliente. Ci sono allineamento iniziale e dispositivi antiurto sulla base della macchina ossitaglio, in questo modo, il lavoro della macchina ossitaglio del plasma più sicuro.
Caratteristiche:
1. Sia determinando l'estremità che le traversine adotti la struttura di cui lo sforzo è stato alleviato, della saldatura del sostegno a cassone caratterizza la struttura compatta, il peso leggero, la buona rigidità, la piccola deformazione e l'aspetto artistico.
2. L'azionamento del fascio longitudinale principale dell'estremità e muoversi della torcia trasversale adottano il servo driver e motore del Giappone Panasonic che guida il riduttore del Giappone SHIMPO tramite il sistema d'ingranaggi della cremagliera.
3. Il lato di determinare il fascio dell'estremità fornito di ruote guidanti di orizzontale che possono incitare la stampa guidante della ruota a recintare strettamente regolando la sua asse eccentrica, quindi, la stabilità e l'accuratezza durante muoversi di tutto può essere rassicurante.
4. Le rotaie di guida longitudinali sono tutte hanno fatto dalla pista ad alta intensità, tutta la superficie di contatto della pista ha precisione che lavora e gli scaffali accurati della macinazione sono installati fuori della guida di scorrimento.
5. Le rotaie di guida longitudinali sono consolidate dal bordo della protezione della placca a pressione e dalla manica di collegamento, che possono assicurare la rettitudine ed il parallelismo longitudinali della ferrovia.
6. La candela ed il regolatore automatici di altezza della torcia possono essere scelti secondo il requisito del cliente, con l'operazione conveniente.
Parametri tecnici:
Modello | CNC3000 | CNC3500 | CNC4000 | CNC5000 | CNC6000 | CNC7000 | CNC8000 |
Efficace larghezza di taglio (millimetro) | 2200 | 2700 | 3200 | 4200 | 5200 | 6200 | 7200 |
Larghezza di pista (millimetro) | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
Efficace lunghezza di taglio (m) | 2m più di meno della lunghezza della pista | ||||||
Spessore di taglio (millimetro) | Fiamma: 5-120 (plasma di 300mm massimi): 1-80 (dipende dal potere del plasma). | ||||||
Componenti di base | |||||||
Modo di taglio | Plasma ed Ossigeno-combustibile/fiamma | ||||||
Determini il modo | Servomotore, Doppio-side | ||||||
Numero della macchina ossitaglio | Personalizzazione | ||||||
Motore di azionamento | Panasonic/Yaskawa | ||||||
Regolatore di CNC | Il micro BORDO pro, ORLA pro, KP, Burney, ESAB | ||||||

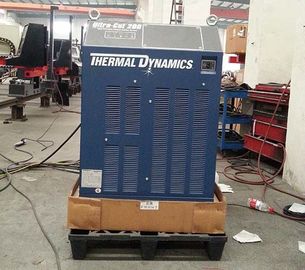

Potere disponibile del plasma | Hypertherm, Kjellberg, dinamica termica, ESAB | ||||||
Software di programmazione | Hypertherm ProNest, Hypertherm TurboNest, professionista di FASTCAM | ||||||
Tensione di potere | 3×380V±10% 50Hz/secondo lo stato locale dell'utente | ||||||
Lingua di operazione | Multi lingua, di base: Inglese |
Dettagli a macchina:
Struttura dell'ente a macchina 3. Il doppio azionamento adotta la struttura simmetrica. |
|
Trasmissione1. Lo ingranaggio-scaffale che determina i moti senza lacuna di impegno assicura che il correnti a macchina liscino all'alta velocità;2. Trasmissione: CUCIA, torsione ad alto rendimento a basso rumore. |
|
Determini il modello Azionamento di Bi-side del servomotore di CA del Giappone o del motore passo a passo. Riduttore di shimpo del Giappone o riduttore planetario di tecnologia tedesca. |
|
Ferrovia di guida Modo trattato: Smerigliatrice di alta precisione; Accuratezza longitudinale dello scaffale: grado 7; Lunghezza di unità: 1.0M o 2.0M. |
|
Sistema di CNC1. Esposizione LCD a 10,4 pollici; Shanghai o il sistema americano di CNC di marca è facoltativo |
