Dettagli del prodotto
Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: CNC2-2016
Termini di pagamento e spedizione
Quantità di ordine minimo: 1 set
Prezzo: negotiable
Imballaggi particolari: 1 x 20' GP
Tempi di consegna: 40 giorni
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 100 insiemi al mese
Software del regolatore: |
FLSK |
Determinare modo: |
Si raddoppia l'azionamento |
Motore e cavi: |
Cavi dello schermo del motore di punto |
X e muoversi del gas e del cavo dell'asse y: |
Catena industriale di bassa potenza del cavo |
Software di incastramento: |
FASTCAM VERTION STANDARD |
Modo di taglio: |
Fiamma/plasma/entrambi |
Garanzia: |
12 mesi |
Software del regolatore: |
FLSK |
Determinare modo: |
Si raddoppia l'azionamento |
Motore e cavi: |
Cavi dello schermo del motore di punto |
X e muoversi del gas e del cavo dell'asse y: |
Catena industriale di bassa potenza del cavo |
Software di incastramento: |
FASTCAM VERTION STANDARD |
Modo di taglio: |
Fiamma/plasma/entrambi |
Garanzia: |
12 mesi |

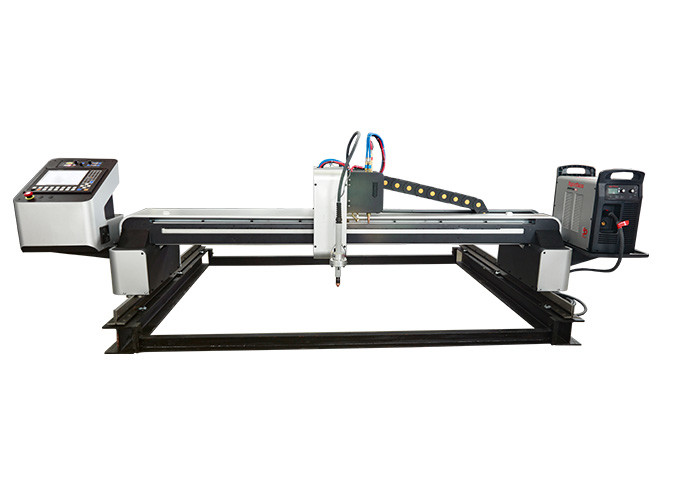

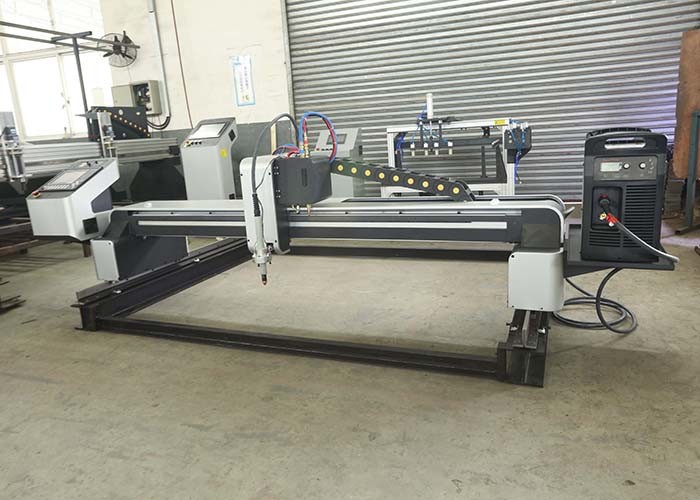

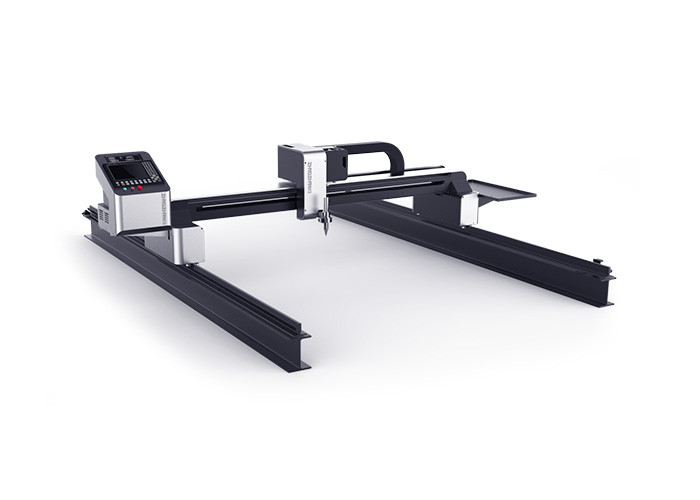

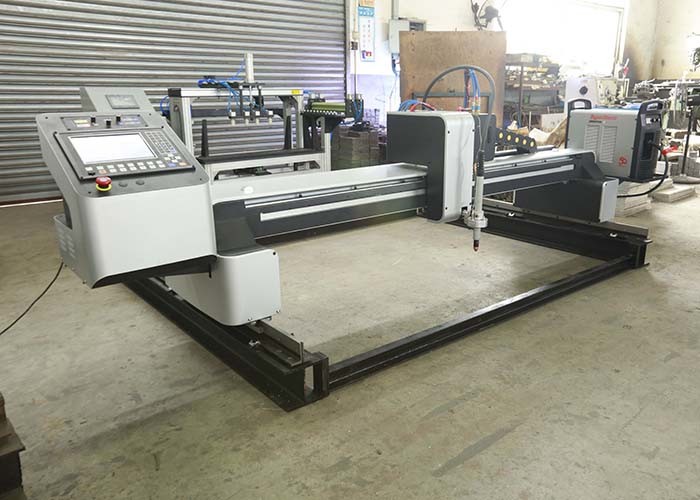

Definizione di bassa potenza della tagliatrice del plasma di CNC alta per il taglio di piastra metallica
Caratteristiche:
1. Ogni gamba della macchina facendo uso di due pezzi di acciaio di 14mm Q345B elaborato. Quello tiene il buoni appoggio e stabilità a macchina quando veloci a macchina si muovono in avanti ed indietro nell'alta precisione.
2. Il fascio fatto dalla struttura della lega di alluminio, quella per tenere alta precisione (che è precisione molto migliore che il fascio di un certo altro fornitore, che è installato il modo della ferrovia e dello scaffale sul tubo quadrato soltanto). Ed è facile per l'aggiornamento a macchina o la modifica di funzione in futuro.
3. la parte posteriore del fascio è l'acciaio usato 45# piegato per rinforzare la struttura della macchina. Quello fa la macchina con una struttura di due fasci e ragionevole ha usato sia la lega di alluminio che vantaggio dell'acciaio ogni per fornire la stabilità estrema a macchina e la prestazione della flessibilità.
4. norma a macchina con il regolatore a 10 pollici di colore e nuovo plasma THC. Con la guida fine della macinazione di 15kg/m e si raddoppiano funzione usata della fiamma e del plasma.
Dati a macchina:
| Efficace larghezza di taglio: | 2000mm (lunghezza 2500mm del fascio) |
| Efficace lunghezza di taglio: | 17000mm (modo length16000mm della ferrovia) |
| Capacità di taglio del plasma: | Dipenda dalla fonte del plasma |
| Lavori la velocità a macchina commovente: | 0-6000mm/min |
| Il CNC foggia la quantità e lo stile: |
1 strumento con plasma THC ed il dispositivo della fiamma (con l'accensione automatica della fiamma) |
| Distanza di sollevamento dello strumento: | ≤150mm |
| Intera norma di accuratezza a macchina: | JB/T5102-1999 |
| Intera accuratezza di disegno a macchina: | ±0.2mm |
|
Intera accuratezza di disegno a macchina (secondo il disegno della destra) Size1000╳1000mm Velocità 500-800mm/min del disegno |
|
| Accuratezza di velocità: | ±5% |
| Alimentazione in ingresso di entrata: |
Monofase AC220V 1500W + un CA 380 di 3 fasi per il generatore del plasma |
| precisione di lavoro: | ±0.2mm/meter |
| Spessore di taglio della fiamma (gas): |
Capacità penetrante: 5-60mm Inizio del bordo: 5-120m |
Introduzione del software di FastCAM:
FastCAM ha 30 anni di storia di R & S e marca famosa nell'industria di taglio & di saldatura del mondo. Il software di FastCAM è professionale in disegno, nell'incastramento e nella programmazione per tagliatrice di NC del gas, del plasma, del laser e del Acqua getto. È facile da imparare ed uso senza PC & base di AutoCAD. Software multilingue del rifornimento di FastCAM, supporto tecnico ed addestramento in America, Europa, Asia Pacific ed in Cina. FastCAM promuove la nuova tecnologia per massimizzare la produttività, migliora la qualità e riduce il costo.
Introduzione del regolatore di CNC:
1. Introduzione del sistema:
Questo sistema è un regolatore digitale di due-asse per la tagliatrice sviluppata dall'università di Shanghai Jiaotong. È adatto ad industrie di trasformazione del plasma ed ad ossigeno e gas di taglio. Tutte le operazioni hanno i menu e richiami grafici, funzioni complete, facile da operare, di facile impiego. Il sistema usa struttura di controllo ad alta velocità di DSP e di ARM9 per rendere il processo di taglio più stabile ed affidabile.
2. Configurazione di sistema:
1) esposizione: 800*600 schermo LCD di alta risoluzione a 10,4 pollici, 260.000 LCD di colore
2) CPU: Chip industriale del grado ARM9
3) stoccaggio di archivio: disco elettronico 1G di stoccaggio
4) memoria: 256M
5) interfaccia esterna: USB
6) tastiera: Tastiera della stagnola del PWB, interfaccia PS2. Bottone di Omron dell'importazione
7) telaio: Tutta la struttura d'acciaio completamente è protetta, radiazione anti-elettromagnetica, anti-interferenza, antistatica
