| Luogo di origine: | La Cina |
| Marca: | Metalwork |
| Certificazione: | CE, ISO, CCC |
| Numero di modello: | Serie di HBT- |
| Quantità di ordine minimo: | 1 set |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | L'elaboratore centrale nudo in contenitore, gruppo di regolazione elettrico dentro plywooden le scat |
| Tempi di consegna: | 30 GIORNI |
| Termini di pagamento: | L / C, T / T |
| Capacità di alimentazione: | 100 insiemi al mese |
| Peso: | 100KG-50000KG | Utilizzo: | Rotazione orizzontale per saldare |
|---|---|---|---|
| Diametro della tavola: | 400-4000mm | Tensione: | 3 pH, 380V, 50Hz |
| colore: | Blu, grigio o su misura | Garanzia: | 1 anno |
| Evidenziare: | saldatrici della conduttura,apparecchio per saldare della conduttura |
||

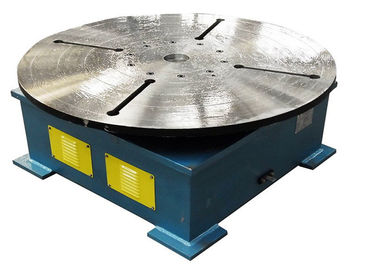

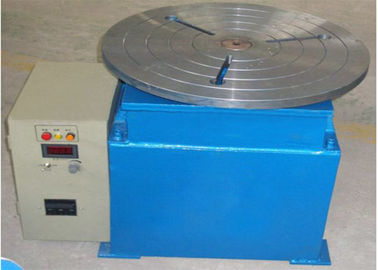

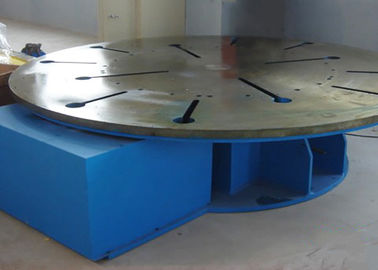

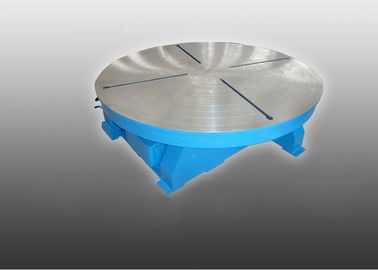

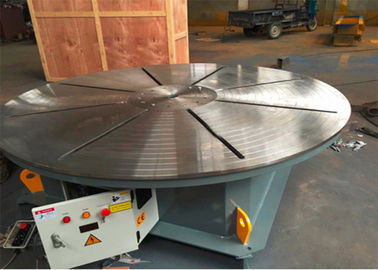

Tabella orizzontale della saldatura di rotazione di HBT
Abbiamo molti tipi di piattaforme girevoli, per esempio .HB01, HB03, HB10 ecc. Inoltre possiamo progettare la macchina secondo il pezzo in lavorazione del cliente. Potete decidere la velocità del giro.
Caratteristiche:
1. Usando insieme al braccio automatico del robot per saldatura.
2. L'altra tensione come 220V/380V 50Hz è tutto disponibile.
3. La velocità di rotazione è 0.05~05. RPM nella lettura digitale sulla scatola elettrica.
4. La piattaforma girevole della saldatura può girare 360° tramite controllo di VFD, gruppo di regolazione dell'operazione a disposizione.
5. Presenti la dimensione 2000 millimetri con il foro speciale nel centro di tavola richiesto dai clienti.
6. Controllata è la scatola telecomandata, il pedale facoltativo o l'angolo di inclinazione se voleste.
7. Con il bullone di forma di t M24, potete riparare il vostro pezzo da lavorare sulla tavola per rotazione e saldatura.
Parametri tecnici:
| Modello | HBT1 | HBT6 | HBT12 | HBT20 | HBT30 | HBT50 | HBT80 | HBT100 | HBT150 | HBT200 | HBT300 | HBT500 | |
| Chilogrammo di carico stimato | 100 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| Giri la velocità RPM | 0.1-1 | 0.1-1.1 | 0.1-1 | 0.09-0.9 | 0.08-0.8 | 0.07-0.7 | 0.06-0.6 | 0.06-0.6 | 0.05-0.5 | 0.05-0.5 | 0.04-0.4 | 0.04-0.4 | |
| Inclini la velocità RPM | 2 | 0,8 | 0,5 | 0,4 | 0,3 | 0,2 | 0,14 | 0,14 | 0,14 | 0,14 | 0,10 | 0,10 | |
| diametro millimetro della Lavoro-tavola | φ400 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 | |
|
Max.eccentricity distanza millimetro |
100 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Distanza concentrare millimetro di gravità massima | 150 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 | |
| Chilowatt di giro di potere del motore | 0,06 | 0,37 | 0,75 | 1,1 | 1,5 | 1,5 | 2,2 | 3 | 3 | 4 | 4 | 5,5 | |
| Inclinazione del chilowatt di potere del motore | 0,18 | 0,55 | 1,1 | 1,5 | 2,2 | 3 | 4 | 4 | 5,5 | 7,5 | 7,5 | 11 | |
| Giri il diametro. A 90°mm | ≤600 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 | |
| Dimensione | L millimetro | 740 | 1300 | 1500 | 1700 | 2046 | 2400 | 2900 | 2900 | 3525 | 3675 | 4200 | 5600 |
| H millimetro | 420 | 900 | 1000 | 1200 | 1400 | 1860 | 1970 | 1970 | 2252 | 2270 | 2700 | 3600 | |
| B millimetro | 527 | 1000 | 1200 | 1200 | 1680 | 1730 | 2260 | 2260 | 2270 | 2750 | 3300 | 4400 | |
| Peso chilogrammo dell'attrezzatura | 70 | 700 | 1000 | 2000 | 3350 | 4300 | 8000 | 8200 | 14000 | 17000 | 20000 | 27000 | |
| Velocità che regola modo | La velocità di Revote è VFD (MOTORE COMUNE della ROTTURA) | ||||||||||||
| La inclinazione della velocità è fissa (motore comune del freno) | |||||||||||||
Applicazione:
1. Contenitori a pressione
2. industrie manufatturiere del tubo
3. montaggio di energia eolica
4. montaggio del serbatoio del combustibile & chimico
5. Qualsiasi lavoro cilindrico pesante
