HB che inclina il posizionatore dell'apparecchio per saldare del tubo per la saldatura circolare del tubo automatico

HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding
HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding HB Tilting Pipe Welding Equipment Positioner For Automatic Pipe Circular Welding

Grande immagine :  HB che inclina il posizionatore dell'apparecchio per saldare del tubo per la saldatura circolare del tubo automatico

Dettagli:

Luogo di origine: La Cina
Marca: Metalwork
Certificazione: CE, ISO, CCC
Numero di modello: Serie dell'HB

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 set
Prezzo: Negotiable
Imballaggi particolari: L'elaboratore centrale nudo in contenitore, gruppo di regolazione elettrico dentro plywooden le scat
Tempi di consegna: 30 GIORNI
Termini di pagamento: L / C, T / T
Capacità di alimentazione: 100 insiemi al mese
Descrizione di prodotto dettagliata
Peso: 100KG-50000KG Modo di operazione: Mano a distanza Cotrol
Modo della regolazione: Controllo di frequenza Capovolgimento dell'angolo della tavola: 0~90°
Diametro della tavola: 400-4000mm Funzione: Inclinazione automatica
Evidenziare:

saldatrici della conduttura

,

apparecchio per saldare della conduttura



HB che inclina il posizionatore della saldatura





Il posizionatore della saldatura comprende i vari tipi e si combina solitamente con il sistema della saldatura automatica, quali il manipolatore e la saldatrice. Con la rotazione ed il rovesciamento della tavola di funzionamento, la saldatura ed il montaggio possono essere posizionati alla giusta posizione. Se relativo ad altri dispositivi della saldatura, può trasformarsi in una saldatrice automatica mezzo automatica o piena. La rotazione della tavola di funzionamento può usare la variazione della velocità o il controllo di frequenza elettromagnetica.



A causa dell'eccentricità e della gravità, è migliore scegliere un più grande tipo per il pezzo in lavorazione lungo o quelle con troppa deviazione del centro di gravità. La forma ed il peso dei pezzi in lavorazione, del processo e del metodo di lavoro sono forniti, la nostra società forniranno uno schema rapido il vostro riferimento.





Caratteristiche:



  •  Include il tipo di dovere, la L tipo, la tavola del tipo del head&tail, del tipo di 2 assi, di giro, ecc. leggeri e heay.



  •  Può realizzare la rotazione a 360° e la inclinazione a 0°-90°/120° e può essere usato con saldatura.



  •  Adotta l'invertitore di frequenza per controllare la velocità di rotazione per assicurare la rotazione uniformemente.



  •  Capacità di carico varia da 100 chilogrammi a 50 tonnellate.



  •  Commutatore limitato e regolatore a distanza per assicurare la precisione di posizionamento e la sicurezza.



  •  Parti elettriche di ABB, di Schneider o di Siemens adottate in nostra macchina.



  •  Disponibile su misura o non standard ai requisiti speciali del cliente.





Parametri tecnici:



Modello HB1 HB6 HB12 HB20 HB30 HB50 HB80 HB100 HB150 HB200 HB300 HB500
Chilogrammo di carico stimato 100 600 1200 2000 3000 5000 8000 10000 15000 20000 30000 50000
Giri la velocità RPM 0.1-1 0.1-1.1 0.1-1 0.09-0.9 0.08-0.8 0.07-0.7 0.06-0.6 0.06-0.6 0.05-0.5 0.05-0.5 0.04-0.4 0.04-0.4
Inclini la velocità RPM 2 0,8 0,5 0,4 0,3 0,2 0,14 0,14 0,14 0,14 0,10 0,10
diametro millimetro della Lavoro-tavola φ400 φ800 φ1000 φ1200 φ1400 φ1600 φ2000 φ2000 φ2200 φ2500 φ3000 φ4000

Max.eccentricity

distanza millimetro

100 150 200 250 250 250 200 200 200 200 200 200
Distanza concentrare millimetro di gravità massima 150 250 250 300 400 400 400 400 500 630 630 800
° di angolo di inclinazione della Lavoro-tavola 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120 0-120
Chilowatt di giro di potere del motore 0,06 0,37 0,75 1,1 1,5 1,5 2,2 3 3 4 4 5,5
Inclinazione del chilowatt di potere del motore 0,18 0,55 1,1 1,5 2,2 3 4 4 5,5 7,5 7,5 11
Giri il diametro. A 90°mm ≤600 ≤1500 ≤1500 ≤2000 ≤2300 ≤2800 ≤3200 ≤3200 ≤3400 ≤3400 ≤4200 ≤5700
Dimensione L millimetro 740 1300 1500 1700 2046 2400 2900 2900 3525 3675 4200 5600
H millimetro 420 900 1000 1200 1400 1860 1970 1970 2252 2270 2700 3600
B millimetro 527 1000 1200 1200 1680 1730 2260 2260 2270 2750 3300 4400
Peso chilogrammo dell'attrezzatura 70 700 1000 2000 3350 4300 8000 8200 14000 17000 20000 27000
Velocità che regola modo La velocità di Revote è VFD (MOTORE COMUNE della ROTTURA)
La inclinazione della velocità è fissa (motore comune del freno)




Applicazione:


1. Contenitori a pressione
2. industrie manufatturiere del tubo
3. montaggio di energia eolica
4. montaggio del serbatoio del combustibile & chimico
5. Qualsiasi lavoro cilindrico pesante





Esposizione del prodotto:

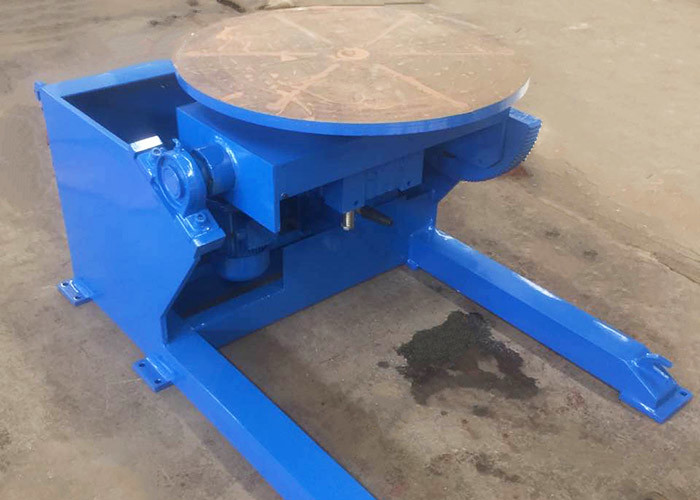

  •  Il rotatorio del worktable adotta il controllo di frequenza, può girare infinitamente.

HB che inclina il posizionatore dell'apparecchio per saldare del tubo per la saldatura circolare del tubo automatico 0

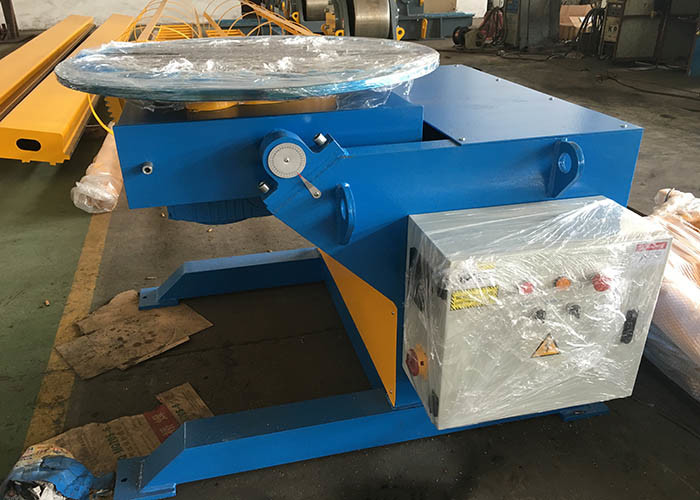

  •  Il posizionatore della saldatura ha grande angolo di inclinazione, inclinante la gamma proviene da 0~120°.

HB che inclina il posizionatore dell'apparecchio per saldare del tubo per la saldatura circolare del tubo automatico 1

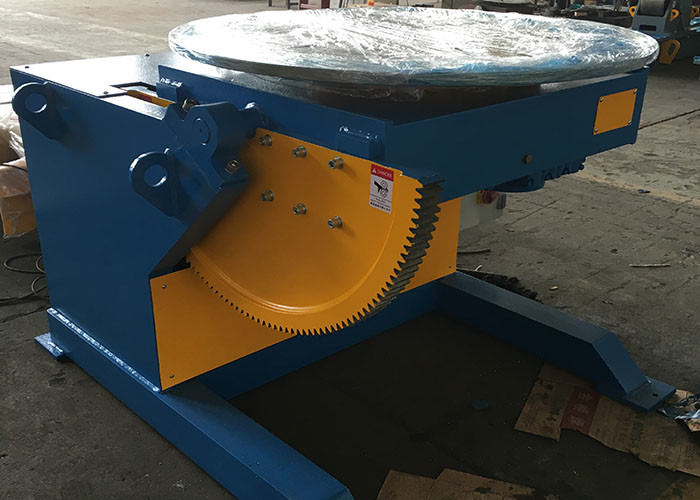

  •  Adotta la trasmissione dell'ingranaggio, l'ingranaggio è durevole ed ha linea di servizio lunga dopo la forgia.

HB che inclina il posizionatore dell'apparecchio per saldare del tubo per la saldatura circolare del tubo automatico 2

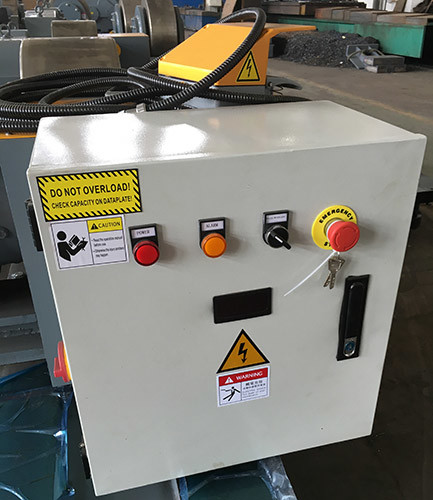

  •  C'è segno di spunta concentrico con il tipo scanalatura di T, che è conveniente per la riparazione del pezzo in lavorazione.

HB che inclina il posizionatore dell'apparecchio per saldare del tubo per la saldatura circolare del tubo automatico 3

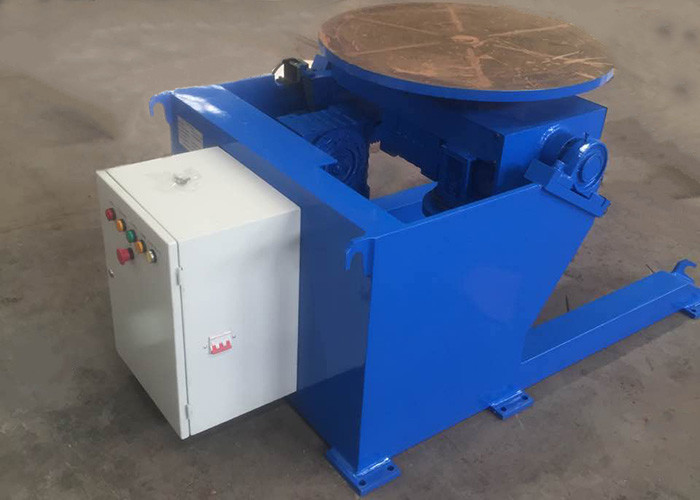

  •  Secondo la capacità stimata delle specifiche differenti può essere personalizzato.

HB che inclina il posizionatore dell'apparecchio per saldare del tubo per la saldatura circolare del tubo automatico 4
