Stazione di saldatura automatica di robotica per il cilindro di pressione di olio idraulico
La stazione di lavoro del robot della saldatura ad arco è progettata che concilia il requisito tecnico del saldatura-pezzo. La progettazione globale è: logistica del sistema automatico della saldatura ad arco + del posizionatore della saldatura + della saldatrice system+ console+. Il sistema è pricipalmente conclude il robot, il gabinetto di controllo esclusivo, la saldatrice, l'alimentatore ecc. del cavo di saldatura.

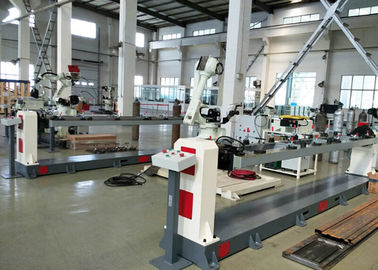

Conciliando i posizionatori differenti, può risolvere lo schema differente della stazione del robot per saldatura. Nella base del requisito tecnico del saldatura-pezzo e combinata con il requisito pratico della pianta, progettiamo lo schema definito illustriamo come seguente figura.
La stazione di saldatura dell'arco di robotica può saldare tutti i prodotti siderurgici o del metallo, che è ampiamente usato nell'automobile dell'automobile, in treno, nel trattamento medico, in E-bici, in motocicletta, nella linea aerea, in attrezzatura per l'edilizia, ecc.
La stazione di saldatura dell'arco di Robotocs migliora la qualità di efficienza e della saldatura di produzione in molti area dell'industria così tanto ed aiuta i produttori a comprimere il costo della manodopera.
Robot del robot:
La serie di SEDERE è il robot professionale per la saldatura, l'operazione facile con l'operazione d'istruzione di dimostrazione semplice.
C'è schermo a colori di tocco del LED con effetto visivo eccellente e l'operazione facile sul dispositivo d'istruzione di dimostrazione.
Il robot è collegato con la saldatrice da un cavo. La circostanza di saldatura può essere classificata ha risparmiato ed una chiave per la selezione.

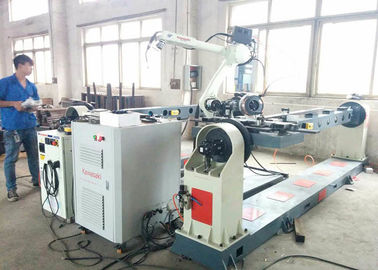

Sistema del posizionatore della saldatura:
In considerazione del tempo della struttura del prodotto, del peso, di rata e di saldatura, il sistema di dislodgement della saldatura usa la L doppia struttura di sistema del posizionatore dell'asse.
Questo sistema del posizionatore ha le seguenti caratteristiche
- Può ridurre il tempo e la distanza di camminata dell'operatore di caricare e scaricare in una posizione.
- Il distretto di caricamento ed il distretto della saldatura del robot sono separati, che può garantire la sicurezza degli operatori.
- La scarsità è che ha bisogno di rotatorio e riguarda l'ampia area
Dispositivo antiurto:
| Modello |
ARH-01 |
|
Dimensione
|
L: diametro di 252mm (ad esclusione della flangia): 80mm
16000
|
| Peso |
1580g (includa la flangia ed il sostegno) |
| Peso di caricamento |
18N+/-2N (posizionatore di 350mm dalla flangia) |
| Ripeti il posizionamento della precisione |
<±0.1mm (posizionatore di 350mm dalla flangia) |
| Carico del contattore |
24VDC 50mA massimo |
Dispositivo:
Se la necessità del cliente di cambiare i prodotti, non è necessaria da cambiare il sistema del posizionatore. Può progettare il dispositivo corrispondere secondo il prodotto specifico e ripararla sul posizionatore. Il dispositivo specifico deve essere progettato, fatto ed ordinato.
Processo della saldatura:
Il processo specifico dell'operazione è effettuato come segue:
- per premere il pezzo in lavorazione montato ed individuare-saldato sul dispositivo usando del dispositivo pertinente della gru.
- Premi il bottone iniziante sulla piattaforma operativa, quindi il robot comincia a saldare il pezzo in lavorazione.
- Dopo la saldatura di rifinitura del robot, scarichi il pezzo in lavorazione saldato ed installi un nuovo pezzo in lavorazione.
Prodotti finiti:
