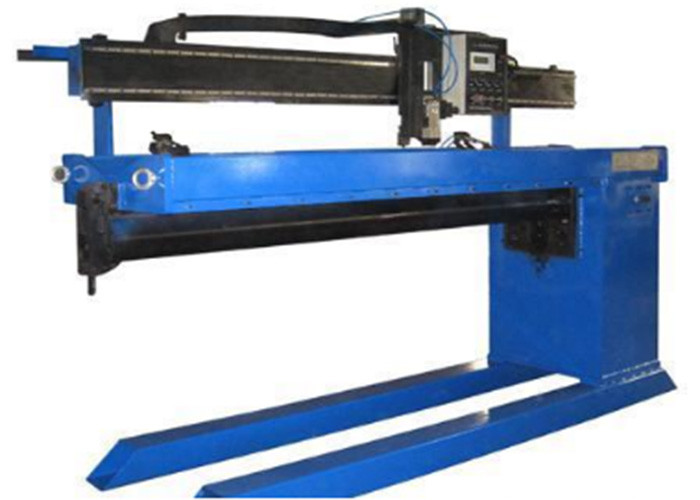

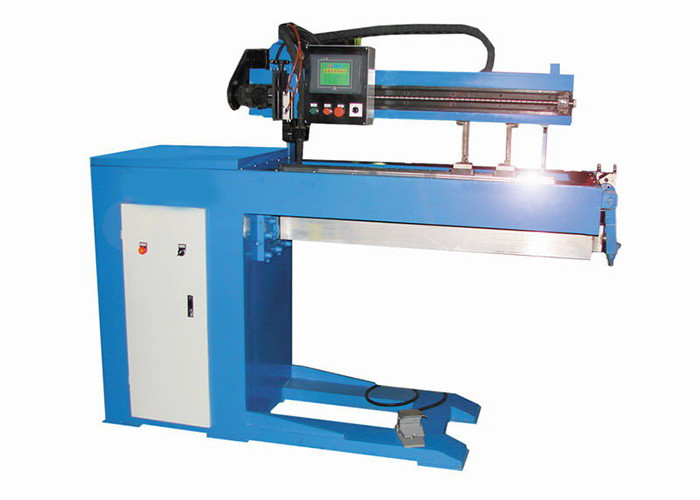

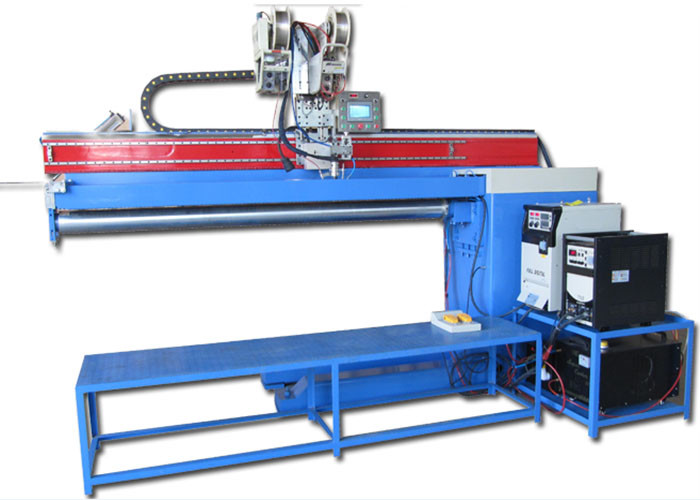

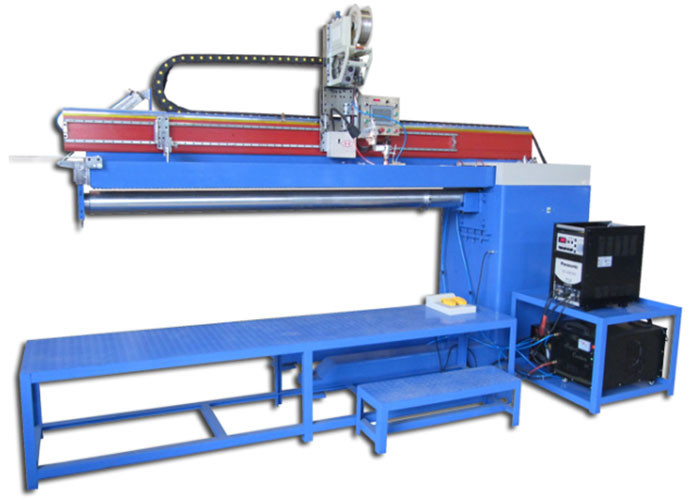

Saldatrice longitudinale di TIG della cucitura dell'ultimo di progettazione arco automatico dell'argon per acciaio inossidabile
Componente dell'attrezzatura:
Dispositivo chiave pneumatico del morsetto, base, fascio, mandrino, cuscinetto di rame, dispositivo di apertura della porta dell'asse, attraversante pista, il regolatore della torcia del inter-trasporto, il supporto della torcia ed il sistema di controllo elettrico.
Caratteristiche principali:
La macchina della saldatura longitudinale di serie di LSW è l'attrezzatura standard della nostra società. Adotta il dispositivo chiave del morsetto per sostenere le tenute della stalla e dell'uniforme e l'effetto di raffreddamento, che rimuove il calore in eccedenza attraverso la cucitura della saldatura, per ridurre la deformazione e la distorsione del pezzo in lavorazione. Possiamo saldare su un lato o su due lati ed assicurare la qualità perfetta della saldatura.
Tale morsetto è fisso sulla cima della base, simmetrico, facente il sacco ad aria si espande. Il dispositivo superiore della leva di pressione porta la pressione chiave del piatto tanto quanto 30Kg/c㎡. Ancora, la distanza fra i piatti da destra a sinistra è regolabile secondo i requisiti della cucitura incontrare la larghezza differente della cucitura.
Il mandrino è progettato come diametri differenti basati sulle lunghezze di cucitura differenti per assicurarsi la sua durezza. Un cuscinetto di rame conduttivo di determinata larghezza è montato sulla cima del mandrino. Possiamo elaborare l'incavo deforme negativamente lungo l'asse centrale del cuscinetto di rame. Molti mini fori dentro, equidistante distribuito, proteggere il gas. L'altezza verticale del mandrino è regolabile dalla vite soddisfare le richieste differenti della saldatura.
La pista, guidata dal motore di CC, si è sistemata sui movimenti del fascio come velocità costante dallo scaffale del guides&precise della fodera di Taiwan Hiwin, per soddisfare le richieste differenti della saldatura. Possiamo controllare o regolare il colpo della saldatura tramite il commutatore fotoelettrico. Il trasporto trasversale sulla pista può essere regolato a tutte le direzioni. Il dispositivo d'alimentazione pneumatico sulla guida di scivolamento può automaticamente realizzare l'torcia-alimentazione/che scarica subito.
Adotta il controllo di programma dello SpA con l'interfaccia di funzionamento uomo macchina avanzata, svolgendo la funzione stabile ed affidabile.
Configurazione dettagliata:
|
Oggetto
|
Nome
|
Marche
|
| 1 |
SpA
|
La Cina Xinjie
|
| 2 |
Touch screen
|
La Cina Xinjie |
| 3 |
Relè
|
Schneider |
| 4 |
Bottone
|
Schneider |
| 5 |
Cavo
|
Marche della Cina Jiangnan o di Zhuying |
| 6 |
Elettrovalvola a solenoide
|
Taiwan Airtac |
| 7 |
Commuti il potere
|
Taiwan Mw |
| 8 |
Guida della fodera di precisione
|
Taiwan HIWIN |
| 9 |
Struttura |
Lavoro in metallo |
| 10 |
Potere YC-400TX di TIG |
Il Giappone Panasonic |
Requisiti del pezzo in lavorazione:
1. Materiale del pezzo in lavorazione: Piatto d'acciaio Q235 o piatto inossidabile ed acciaio galvanizzato.
2. Requisiti della saldatura:
1) per la saldatura di testa dei pezzi in lavorazione cilindrici.
2) La cucitura di saldatura dovrebbe essere esistenza regolare, piana e nessun'ovvia di deformazione. Una saldatura laterale mentre una deformazione di due lati. Lo stesso intension sia alla cucitura della saldatura che al corpo stessa.
3) Modo della saldatura: saldatura dell'Argon-arco, saldatura dello gas-schermo di CO2 o di TIG.
4) Metodo di Feeding&unloading: Manualmente
