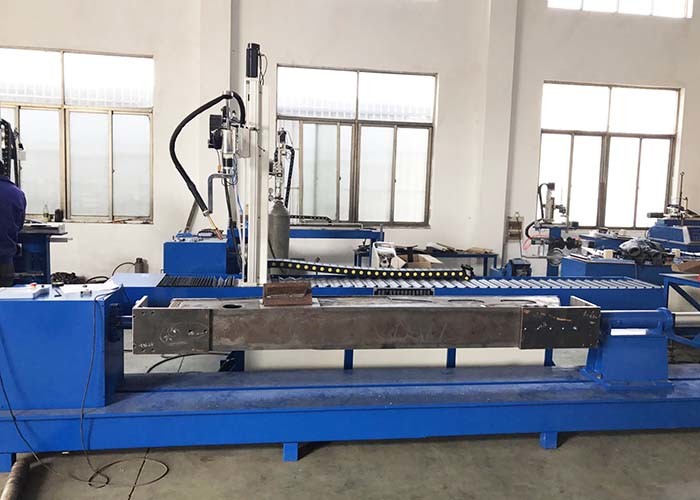

Saldatrice automatica di robotica di Cinque-asse per il cilindro dell'olio idraulico


                                        Saldatrice automatica avanzata di robotica di Cinque-asse per il cilindro dell'olio idraulico

Linee guida di progettazione per la saldatrice di robotica:

La progettazione della saldatrice robot è basata sui requisiti di processo del prodotto e sulla capacità di produzione dell'attrezzatura raggiungere convenientemente il funzionamento e la manutenzione, di modo che la prestazione di costo dell'attrezzatura è massimizzata. Progettiamo la nostra attrezzatura con l'economia, la sicurezza, la buona operazione e l'affidabilità come nostre linee guida di progettazione e considerare l'affidabilità di attrezzatura come il nostro obiettivo primario. Per rendere l'attrezzatura più economica soddisfare le richieste del cliente, la soluzione della saldatrice di robotica ora è a disposizione ai clienti per la discussione.

Contenuto di progetto:

I parametri dimensionali specifici sono conforme ai disegni forniti dal cliente.

1) Oggetto della saldatura: il fondo del cilindro, la flangia, la biella, il porto rotondo ed il quadrato port;

2) Materiali: St d'acciaio 52 della metropolitana cotte ed acciaio SAE 1045 dello stinco;

3) Diametro del cilindro: ¢50~¢400 millimetro;

4) La lunghezza del pezzo in lavorazione: 100 ~ 2500mm;

5) Lo spessore del cilindro: 5 ~ 50 millimetri.

Base di progettazione:
Disegni del pezzo in lavorazione, archivi di scambio della posta ed annotazioni di comunicazione forniti dal cliente.

Caratteristiche principali:
1) adotta la fonte della saldatura ad arco FR-500 di Panasonic e del robot notevolmente per migliorare la qualità della saldatura e l'efficienza di produzione.

2) La configurazione dell'apparecchio per saldare di robotica è flessibile. Regolando il dispositivo, può adattarsi alla necessità di cambiare il pezzo in lavorazione da saldare in futuro.

3) Il collegamento fra il dispositivo dell'attrezzatura di robotica e la tavola rotante adotta la struttura tipica comune, che rende la sostituzione del dispositivo conveniente ed accurata ed il posizionamento è accurato.

4) La progettazione progettata ergonomicamente del dispositivo rende l'operatore facile da operare, economico e riduce l'intensità di lavoro dell'operatore.

5) Posizionando le componenti può regolare convenientemente e precisamente i dispositivi per mantenere alta precisione ed assicurare alta qualità per i pezzi in lavorazione.

6) Il sistema di controllo che consiste dei terminali programmabili è sensibile, affidabile, meno difettoso e facile da operare e mantiene.

7) Gli allarmi di stato e di sistema del funzionamento del sistema sono visualizzati sul terminale programmabile, rendente la manutenzione dei sistemi intuitiva e facile da operare.

Analisi del processo di attrezzatura:
Sequenza di operazione della saldatura:
Premi il cilindro all'uso girante del → della piattaforma l'tre-artiglio e la contropunta pneumatica che premono la stampa del → il pulsante di avvio, usi il tester per controllare il cannello per saldare per simulare, simuli la cucitura della saldatura dentro del cilindro e realizzi la saldatura continua degli strati e dei giri multipli. L'arco rotondo, la linea retta, la pista diagonale, la corrente di saldatura, la tensione e la velocità possono essere prestabiliti, l'altezza e la larghezza di ogni pista della cucitura della saldatura possono essere prestabilite, simulano il pozzo della pista e poi rapidamente si muovono per controllare se la pista è corretta o non, se è pronta, saldatura del → della saldatura di inizio (la posizione sbagliata può essere modificata nelle sezioni) è completata.

Elaborazione della qualità della saldatura del pezzo in lavorazione:
La larghezza della cucitura della saldatura è uniforme, il valore di sovrapposizione della saldatura è regolabile e la cucitura della saldatura è bella.
La saldatura diserta quali i fori di aria, penetrazione incompleta, pozzi, l'ustione da parte a parte e l'inclusione di scorie non sono permesse e lo spruzzo di saldatura è piccolo.

Configurazione principale:




Foto del pezzo in lavorazione della saldatura:
