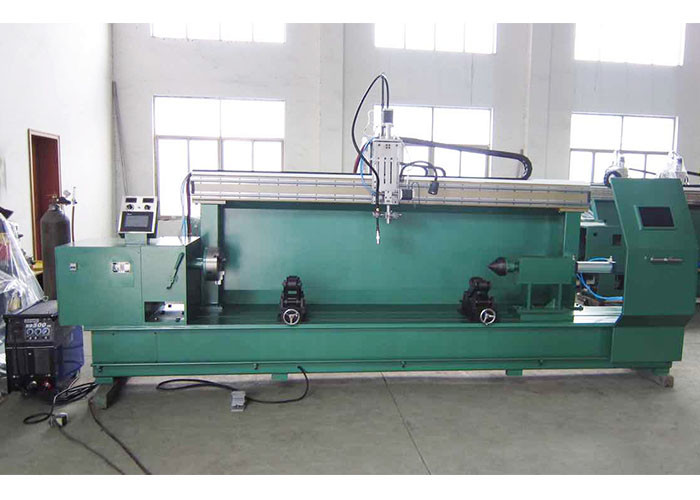

Macchina circonferenziale automatica della saldatura continua dell'apparecchio per saldare del cilindro dell'olio idraulico

Macchina circonferenziale orizzontale della saldatura continua del cilindro automatico dell'olio idraulico

Requisiti del pezzo in lavorazione:

1) Oggetto della saldatura: saldatura del cilindro e cilindro V inferiore, saldatura di raccordo a forma di U della saldatura, del cilindro e della flangia;

2) Materiali: St d'acciaio 52 della metropolitana cotte ed acciaio SAE 1045 dello stinco;

3) Diametro del cilindro: ¢40~¢450 millimetro;

4) La lunghezza del pezzo in lavorazione: 100 ~ 3000mm;

5) Lo spessore del cilindro: 5 ~ 50 millimetri.

Panoramica dell'attrezzatura:

Requisiti funzionali:

1) Soddisfa la saldatura della saldatura a forma di V del cilindro e del fondo del cilindro e la saldatura di raccordo fra il cilindro e la flangia;

2) La saldatrice speciale adotta il modo di riparazione della pistola di rotazione e della saldatura del pezzo in lavorazione; il cannello per saldare è fornito di micro meccanismo di adeguamento e dispositivo di regolazione di angolo di due-asse, che possono regolare gli angoli differenti della saldatura; il sollevamento del cannello per saldare è controllato dal motore, gli azionamenti di motore facente un passo la pistola della saldatura per oscillare; il dispositivo della guarnizione della contropunta adotta il controllo della pressione dell'aria. La testa a macchina usa il supporto del morsetto di tre artigli. Il dispositivo può essere azionato automaticamente, manualmente e semiautomatico;

3) L'attrezzatura adotta il sistema di controllo del regolatore programmabile (SpA) per realizzare la produzione trattata automatica.

Caratteristiche principali:

1) Processo della saldatura: La saldatura di CO2 è adottata, il pezzo in lavorazione è girato ed il cannello per saldare è oscillato e saldatura a più strati.

2) Potere della saldatura: alimentazione elettrica della saldatura facendo uso della saldatrice a gas protettivo più l'alimentatore del cavo.

3) requisiti di posizione di saldatura: posizione orizzontale che preme, operazione.

4) Struttura a macchina dello speciale: Lo strumento della saldatrice è fatto del acciaio al carbonio, che è solido e stabile. La contropunta attiva di pressione e del meccanismo è messa ad entrambe l'estremità del dispositivo. La testa è fissa e la contropunta è regolabile.

5) Testa della macchina dell'attivo: La rotazione del pezzo in lavorazione è determinata dalla pressione variabile del motore + del riduttore + della tre-mandibola di frequenza. Il movimento è regolamento stabile e stepless della velocità; l'intera contropunta è guidata dalle rotaie (pezzi in lavorazione servizievoli delle lunghezze differenti).

6) Contropunta: La cima della parte stretta adotta la punta di pressione d'aria.

7) Meccanismo commovente del cannello per saldare: Adotta la pressione d'aria controllare il sollevamento della torcia. Il cannello per saldare che oscilla dal motore ha la distanza di sollevamento automatica fra gli strati. La dimensione dell'oscillazione destra e sinistra del cannello per saldare può essere regolato, che può essere messo secondo i bisogni di produzione.

8) Meccanismo del sostegno: Quando il diametro del pezzo in lavorazione è differente regolando l'apertura del telaio del rullo, il centro è ancora coerente con il centro di rotazione.

9) Ente protettivo della scatola e della porta: il portello scorrevole mobile è fornito nella parte anteriore, fornita di vetro di protezione di saldatura per l'osservazione dello stato della saldatura ed impedire danneggiamento della spruzzata di radiazione e di saldatura della protezione dell'arco del corpo umano, integrato della porta, i sembrare del dispositivo bei.

10) Sistema del controllo della pressione dell'aria: la punta superiore telescopica, progettazione di sistema è abbinata con le norme nazionali.

11) Sistema di controllo elettrico: Il regolatore programmabile (SpA) è usato come l'unità di controllo principale ed il punto dell'uscita è protetto dal relè intermedio. Il touch screen cinese dell'esposizione è utilizzato come interfaccia di dialogo di adeguamento di parametro. Il touch screen può mettere la tensione della saldatura e la corrente di ogni strato. Fissi la velocità della saldatura e la velocità dell'oscillazione di ogni strato, con le funzioni manuali ed automatiche di sollevamento automatiche di funzione della torcia.

12) L'adeguamento della specificazione digitale completa della saldatura può essere realizzato sulla console, la regolazione può essere implementatoe, la velocità della saldatura può essere regolato steplessly, l'esposizione numerica, il preregolamento del numero degli anelli della saldatura.

13) Installi esclusivamente i gabinetti di controllo e scatole elettriche dell'operazione, catene standard del carro armato del cavo di uso per prendere i cavi, tubi di aria, ecc…

14) Dispositivo di protezione: se l'attrezzatura è anormale, del dispositivo le fermate automaticamente e rimane stazionarie e la chiamata è ripresa.

15) Colore dell'attrezzatura: la pittura è blu, verde mela o il colore specificato dall'utente (le necessità dell'utente di fornire una carta standard di colore).

Configurazione principale:

Foto del pezzo in lavorazione della saldatura:
