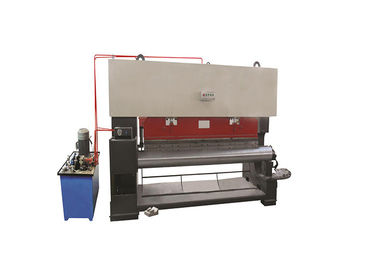

1. L2000mm aprono il tipo macchina interna automatica della nervatura della metropolitana del barilotto
Descrizione di prodotto:
Il dispositivo pricipalmente è utilizzato per piegare una costola rinforzante da entrambi i lati del foro del tubo a vuoto dello scaldabagno solare e la collocazione del foro del tubo a vuoto su un aereo, che aumenta la forza del foro del tubo a vuoto da 2-3 punti ed inoltre raggiunge il foro del tubo deforme durante il funzionamento, è quello a energia solare dell'attrezzatura necessaria per l'industria manufatturiera dello scaldabagno.

Parametro tecnico:


Caratteristiche:
1) L'attrezzatura è saldata dal piatto d'acciaio e da altri profilati dell'acciaio.
2) L'attrezzatura usa l'aria appiattita per sollevare ed abbassarsi tramite il cilindro come il potere superiore e più basso di compressione.
3) Il dispositivo adotta un dispositivo di bloccaggio semplice, con il sollevamento e l'abbassamento del cilindro, il cilindro è fissato strettamente alla posizione di lavoro durante il lavoro ed il pezzo in lavorazione è estratto dopo che il dispositivo di bloccaggio è finito.
4) Nel usando, metta la parte frontale del cilindro nella scanalatura di posizionamento e poi premi su e giù il bottone del cilindro per premere il cilindro e la ferrovia di guida della costola, per iniziare l'alimentazione elettrica del motore, per muovere il rullo di pressione e per fare la macchina della costola muoversi dal di nuovo alla parte posteriore per raggiungere la costola. Uno scopo per modellare.

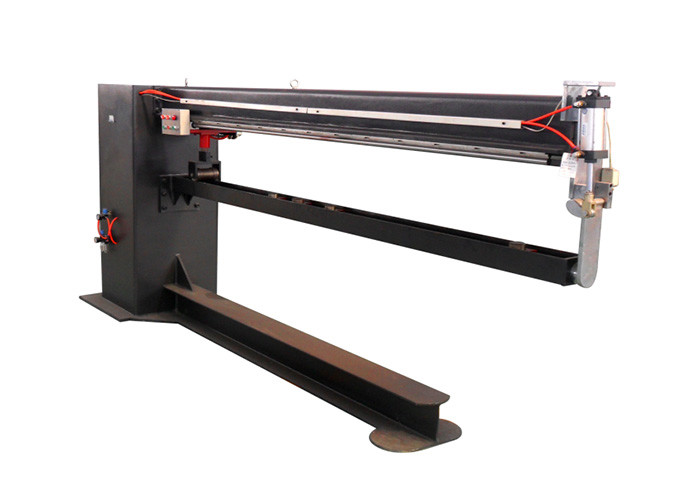

2. Macchina esterna pneumatica automatica della nervatura del barilotto di L2000mm
Condizioni di lavoro:


Parametri & requisiti tecnici:
1) Tensione nominale: 380VAC 50HZ
2) Potere stimato: 1.5KVA
3) Altezza/larghezza pieganti: secondo i requisiti di cliente, se non ci sono requisiti speciali, possono essere fatti secondo i requisiti convenzionali.
4) Pressione appiattita dell'aria: 0,25 mMpa ~ 0,6 mMpa
5) La parte elettrica del periodo di garanzia è di un anno.
6) Il dispositivo può comprimere il serbatoio di acqua che è stato inarcato ed è formato contemporaneamente. La velocità di lavoro è veloce e la cucitura del serbatoio di acqua è diritta e veloce e l'aspetto è bello. È un'attrezzatura piana ideale della bocca per vari contenitori sottili del barilotto del piatto.

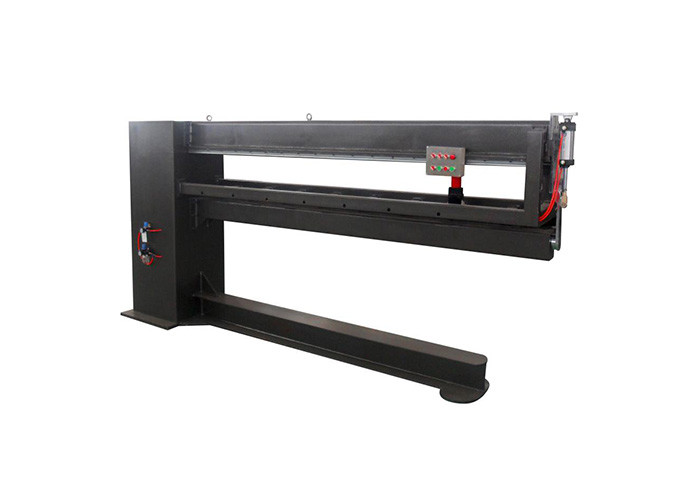

3. Piegatrice automatica di L2000mm
Il campo di applicazione:
L'attrezzatura è adatta a piatto della perla, ad acciaio inossidabile alluminio-zinco-placcato e, a piatto di fluorotitanium e ad altri materiali. È adatto a piegare e ad introdurre la gamma di L2000mm e lo spessore del pezzo in lavorazione è 0.4-1mm. Il diametro del cilindro varia da 100 a 500 millimetri.

Metodi di fabbricazione e norme:
1) La muffa è fatta dell'acciaio per utensili del carbonio ed è elaborata finendo la macinazione e la molatura. Trattamento termico di superficie.
2) La fusoliera è fatta della saldatura di alta qualità del piatto Q235 del acciaio al carbonio, i materiali è squisita, assicurare la rigidità della fusoliera, il livello di piccola deformazione.
3) La trave a mensola è fatta dell'acciaio 45 ed il grandi tornio e macchina per la frantumazione di esterno sono utilizzati per elaborare il cerchio esterno. Scanalature di fresatura con grande fresatura del cavalletto. Dopo il trattamento termico, la pressatura fredda, la placcatura di cromo ed altra elaboranti elaborazione. Rigidità buona, alta durezza di superficie, resistenza all'usura e resistenza alla ruggine.
4) La parte pneumatica a mensola di sostegno, il sistema è benissimo, posizionamento accurato. Può resistere alla pressione a mensola.
5) Il braccio di leva è fatto dell'acciaio 45 ed il cerchio esterno è elaborato da un grande tornio. Il braccio di raccolto della saldatura è preciso, assicurandosi che il cilindro sia sincronizzato su e giù.
6) Altre parti sono basate sulle norme di fabbricazione nazionale dell'attrezzatura e sono elaborate con i processi multipli. Le norme specifiche sono basate sulle norme interne.

Metodi e norme di accettazione:
La velocità di lavoro dell'attrezzatura è 15 volte/minuto, bisogni di ogni barilotto 4 volte completare il caricamento e lo scarico trattato (puzzle compreso) e manuale, l'efficienza alta del lavoro, il bello aspetto e la prestazione stabile. È il bordo piegante ideale per tutti i tipi di contenitori sottili del barilotto del piatto. attrezzatura integrata Stampa-misura.

Schizzo di lavoro:

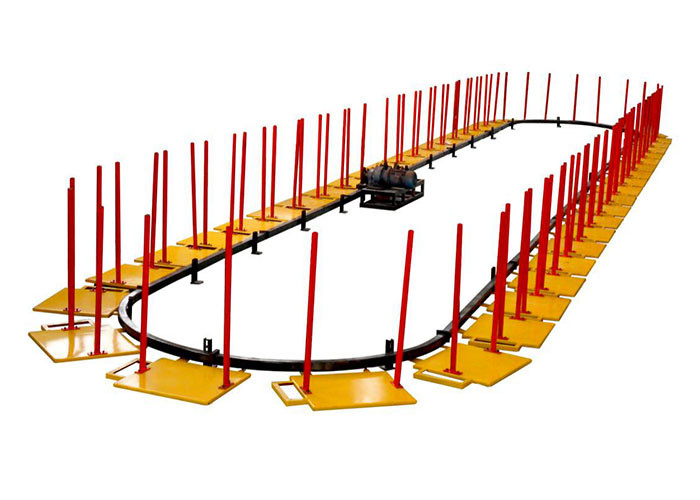

4. Linea a forma di U della schiuma
Descrizione di prodotto:
La linea di produzione è una orizzontale-pista che fa circolare la linea di produzione solare della schiuma con 18-36 stazioni (stazione da determinare). Adotta il tipo a forma di U dell'automobile ed è guidata dal riduttore del motore. La linea di produzione pricipalmente è composta di pressione manuale, di ostruzione manuale, di carico del ciclo di azionamento, (closing del morsetto), di riscaldamento manuali e schiumatura ciclo di trattamento, il taglio manuale e. La linea di produzione può essere ciclata continuamente, può anche lavorare per gradi, ha le caratteristiche della struttura compatta, dell'operazione semplice, della trasmissione stabile e di alta efficienza di produzione ed è ampiamente usata nella produzione di schiumatura di massa solare.

Parametri tecnici:
1) Forma di riempimento: carico verticale del manuale
2) Medium di riempimento: POL+ISO (CFC11 o HCFC141b)
3) linea di produzione battito del lavoro: circa 60 secondi (secondo il livello di competenza del lavoratore)
4) Il numero delle stazioni: 18-36
5) Capacità del gas: 1/2» (0.5MPa)
6) Temperatura del forno: 50 ° C DEL ± 10 DEL ° C
7) Capacità: circa 50KW (380V, 50HZ)
8) Tempo di maturazione: ≥ 20min
9) La programmazione elettrica completamente è importata.
10) La parte elettrica del periodo di garanzia è di un anno.
