Dettagli:
Termini di pagamento e spedizione:
|
| Applicazione: | Potere, per collegamento elettrico | Materiale: | Di rame |
|---|---|---|---|
| disegno: | Accettabile | Laminazione: | Secondo i requisiti del cliente |
| Tipo: | Giunto di dilatazione di rame | Placcatura: | nudo o in scatola |
| Evidenziare: | connettori flessibili intrecciati,sbarra collettrice di rame flessibile |
||

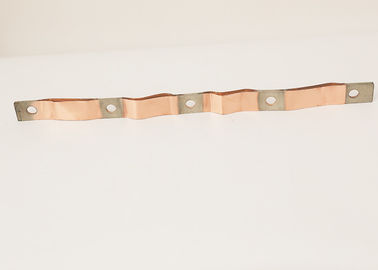

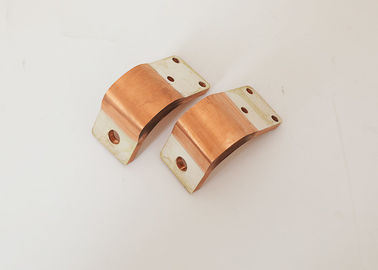

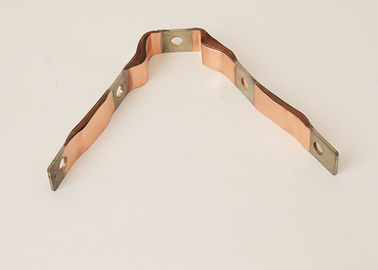

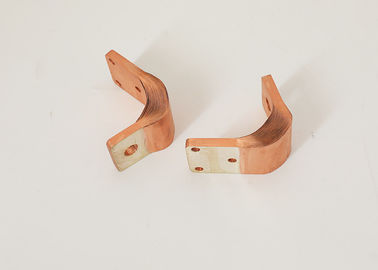

Treccia a corrente forte della messa a terra, connettore di rame flessibile piano
Caratteristiche di rame laminate:
Materiale: Rame del T2
Finitura: Latta placcata
Larghezza: 10mm - 120mm
Spessore: 2mm - 10mm
Conduttività elettrica eccellente.
Alta forza di legame.
Disponibile per il piegamento, perforare, timbrante ecc.
Rame puro del T2
Strisce del rame:
Purezza del rame di Ø: ≥99.9%.
Spessore di Ø: 0.05mm - 0.3mm.
Trattamento di superficie di Ø: non rivestito, argento-rivestito o latta-rivestito.
Metodi della saldatura:
Connettore molle della saldatura di pressione
Il ■ la saldatura di pressione è di premere insieme le laminazioni di rame della stagnola, facendo uso della saldatura molecolare della diffusione e della formazione tramite la saldatura a corrente forte di pressione e del riscaldamento.
Stagnola del rame del ■: 0.03mm - 0. 3mm spessi.
Il ■ la superficie di contatto può essere inscatolato o d'argento placcata secondo le esigenze degli utenti.
Connettore molle brasato
Il ■ che brasa è di premere insieme il laminato di rame della stagnola, facendo uso alla della lega per brasatura basata a argento e la saldatura di testa con il blocco di rame piano.
Stagnola del rame del ■: 0.03mm - 0.3mm spessi.
Il ■ la superficie di contatto può essere inscatolato o d'argento placcata secondo le esigenze degli utenti.
Dati tecnici:
Ø alcuni esempi sono indicati nella tavola qui sotto, ma la maggior parte dei nostri prodotti sono parti su misura (fatte secondo i disegni del cliente).
Ø la capacità di carico corrente permessa nella tavola è soltanto per riferimento, perché i valori reali sono collegati con gli stati reali dell'applicazione.
| Rame di ED |
Sezione |
A |
B |
S |
L |
H |
Diametro di fori |
Perforazione di conclusione |
Capacità corrente |
|
PWR |
200 | 50 | 40 | 5 | 180 | 40 | 13 | W1 | 600 |
|
PWR |
200 | 50 | 40 | 5 | 230 | 40 | 13 | W1 | 800 |
|
PWR |
320 | 50 | 40 | 8 | 230 | 43 | 13 | W1 | 800 |
|
PWR |
400 | 50 | 40 | 10 | 230 | 45 | 13 | W1 | 900 |
|
PWR |
250 | 60 | 50 | 5 | 250 | 45 | 13 | W1 | 700 |
|
PWR |
400 | 60 | 50 | 8 | 250 | 48 | 13 | W1 | 950 |
|
PWR |
500 | 60 | 50 | 10 | 250 | 50 | 13 | W1 | 1100 |
|
PWR |
480 | 90 | 60 | 8 | 300 | 70 | 13 | W2 | 1100 |
|
PWR |
600 | 90 | 60 | 10 | 300 | 70 | 13 | W2 | 1200 |
|
PWR |
640 | 90 | 60 | 8 | 300 | 70 | 13 | W4 | 1350 |
|
PWR |
800 | 90 | 60 | 10 | 300 | 70 | 13 | W4 | 1500 |
|
PWR |
960 | 90 | 60 | 12 | 300 | 70 | 13 | W4 | 1700 |
|
PWR |
800 | 110 | 100 | 8 | 300 | 80 | 13 | W5 | 1550 |
| PWR 1000/350/100 | 1000 | 110 | 100 | 10 | 350 | 80 | 13 | W5 | 1800 |
| PWR 1200/350/100 | 1200 | 110 | 100 | 12 | 350 | 80 | 13 | W5 | 1900 |
| PWR 1200/400/120 | 1200 | 130 | 120 | 10 | 400 | 80 | 13 | W7 | 2000 |
| PWR 1440/400/120 | 1440 | 130 | 120 | 12 | 400 | 80 | 13 | W7 | 2200 |
Nota: le dimensioni non indicate nella tavola di dati saranno fatte secondo i requisiti di cliente.
