Luogo di origine: | La Cina |
Marca: | Metalwork |
Certificazione: | CE, ISO, CCC |
Numero di modello: | CNC4-1060P |
Quantità di ordine minimo: | 1 set |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Scatola di legno compensato |
Tempi di consegna: | 40 giorni |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 100 insiemi al mese |
stile della trasmissione: | scaffale ed ingranaggio | Sistema di CNC: | Shanghai Fangling |
---|---|---|---|
stile del motore: | Azionamento del motore di punto singolo | Modi di taglio: | Taglio del plasma (con il generatore del plasma) e taglio alla fiamma |
Numeri del sostenitore del tubo: | 2 pezzi | Candela dell'auto della fiamma: | Facoltativo |
Garanzia: | 1 anno | ||
Evidenziare: | tagliatrice del plasma del tubo,tagliatrice del tubo del plasma |

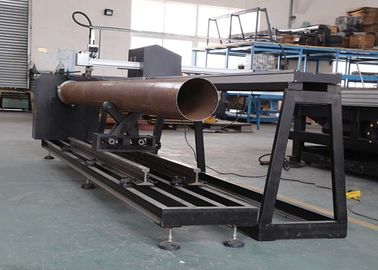

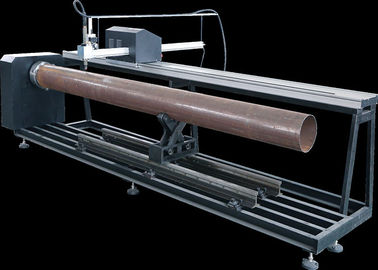

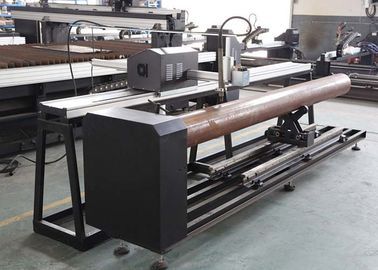

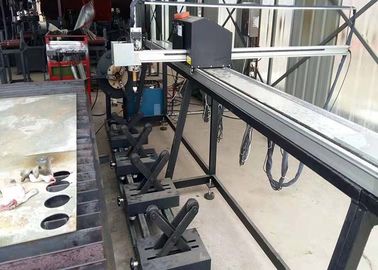

Tagliatrice d'intersezione del tubo della fiamma del plasma di CNC di 3 assi con il programma tecnico di qualità superiore
Istruzioni:
1. Pricipalmente si applica al taglio termico dell'intersezione ed alla parte superiore delle reti di tubazioni differenti.
2. materiali del pezzo da lavorare: acciaio a basso tenore di carbonio, (attenzione: i tubi del rame-nichel ed il tubo dell'acciaio inossidabile dovrebbero usare il taglio del plasma.
3. Può tagliare gli acciai al carbonio (fiamma di CNC/tagliatrice del plasma) e realizzare il taglio d'acciaio assoluto plasma/della fiamma. Le tagliatrici d'intersezione del tubo di CNC possono realizzare le varie funzioni.
Parametri di asse:
Asse | Asse del legame |
Ascissa | Giro del tubo |
Asse y | Asse orizzontale |
Z-asse | Asse di Up-down |
Luogo di lavoro:
Temperatura: -5~40 ℃;
Umidità: ≤90%;
Alimentazione elettrica: 220V±10% 50Hz
Caratteristiche di prodotti:
1) La versione standard non solo può sia taglio alla fiamma che taglio del plasma, ma anche può tagliare sia il tubo che il piatto d'acciaio.
2) Facendo uso del motore di punto ad alta tensione di 3 fasi di CA determini la tecnologia, i motori ottengono più potere ma meno nosiy.
3) Può fare il taglio interessante del foro del tubo di direzioni differenti e diametri differenti.
4) Può tagliare la sezione obliqua del tubo.
5) Può tagliare l'incavo dell'estremità del tubo intersecare del ramo per il tubo principale.
6) Può tagliare il foro quadrato e scanalato e tutte le forme sul tubo.
7) Può tagliare il tubo.
8) Può tagliare l'estremità piegare doppia per il piegamento del tubo dopo la saldatura.
Modi di taglio e della trasmissione:
Trasmissione dell'acciaio di taglio di CNC: Tipo struttura di Chuck
Modo di taglio: Taglio del plasma
Modo di THC: Moto elettrico
Parti principali delle macchine:
NOME | QUANTITÀ |
Sistema di controllo: | 1 insieme |
Base di Chuck: | 1 pezzo |
Ente regolabile del tubo d'acciaio: | 2 insiemi |
Parti della testa: | 1 insieme |
Sulla base della testa: | 1 insieme |
Giù base della testa: | 1 insieme |
Pista: | 6,5 m. |
Controllo automatico di altezza dell'arco: | 1 insieme |
Regolazione dell'collisione-impermeabilizzazione: | 1 insieme |
Requisiti principali di precisione:
Il pezzo da lavorare dovrebbe conformarsi alle norme nazionali. La precisione di posizionamento della lunghezza utile: 0.2mm/2000mm; Posizionamento della precisione della sbarra collettrice: ≤±0.5mm; Tolleranza dello spazio fra le teste del tubo: ≤±0.5 millimetro.
1) Moto di giro dell'azionamento
Sistema di azionamento: Azionamento ausiliario della trasmissione di precisione e dell'ingranaggio.
Velocità di giro: 0.1-25 r/min
Precisione di ripristino: ±0.3mm
2) Movimenti del carrello della torcia
Sistema di azionamento: Trasmissione di precisione (domestico fatto); Trasmissione dell'ingranaggio e della pista.
Efficace itinerario: Stessi del L1
Precisione del ripristino: ±0.2mm
Pezzi da lavorare:
Dispositivi di sicurezza:
dispositivo di Collisione-impermeabilizzazione e commutatore di limite.
Dispositivo autobloccante di limite nel software.
Commutatore di arresto di emergenza nel gruppo di regolazione.
Pacchetto:
Persona di contatto: Mrs. Mary Ji
Telefono: 0086-15370218084
Fax: 86-510-88531210
